LCD pantailetarako LVDS EDP bihurgailurako taula

Gailu industrial askok LVDS kontrolagailu grafiko fidagarriak erabiltzen jarraitzen dute, LCD panel berriek gero eta gehiago hartzen dute Embedded DisplayPort (eDP) interfazea. Kontrol-plataforma osoa ordezkatzea garestia eta denbora asko eskatzen du. TheLCD pantailetarako LVDS EDP bihurgailurako taulaSKY-TDM-k migrazio irtenbide eraginkorra eskaintzen du LVDS bideo-seinale estandarrak eDP irteeran bihurtuz, OEM fabrikatzaileek LCD panel modernoak integratzea ahalbidetuz, lehendik dagoen hardware-arkitektura berritu gabe.

Aplikazio industrialetarako bereziki diseinatua, bihurgailu trinko-plaka honek seinale-transmisio egonkorra, bateragarritasun bikaina eta epe luzerako fidagarritasuna eskaintzen ditu automatizazio-ekipoetarako, gailu medikoetarako, garraio-sistemetarako, txertatutako ordenagailuetarako eta terminal adimentsuetarako.

Modernizatu lehendik dagoen hardwarea zure kontrolagailua ordeztu gabe

Produktu industrial askok 10-15 urtez jarraitzen dute zerbitzuan, LCD teknologia askoz azkarrago eboluzionatzen den bitartean. LVDS panelak erabilgarri gutxiago eta eDP pantailak industria estandarra bihurtzen diren heinean, fabrikatzaileek gero eta erronka handiagoak dituzte.

Kapsulatutako plataforma osoa birdiseinatu beharrean, SKY-TDM-ren bihurgailu-taulak lehendik dagoen LVDS kontroladorearen eta eDP LCD moduluen arteko interfaze zubi adimentsu gisa jokatzen du.

Ikuspegi honek ingeniaritza kostuak nabarmen murrizten ditu, garapen-zikloak laburtzen ditu eta zure hardware-inbertsioa babesten du.

Ekipamendu industriala berritu edo lehendik dagoen prozesadore-plataforma baten inguruan produktu berri bat diseinatzen den ala ez, bihurgailu-plaka honek pantaila-soluzio fidagarria eta eskalagarria eskaintzen du.

Industri fidagarritasunerako eraikia

Industria-inguruneek askoz gehiago eskatzen diote bihurgailu-plaka bati seinale bihurtze soilak baino. Epe luzerako funtzionamendu fidagarria bermatzeko, bihurgailu-plaka bakoitza industria mailako osagai elektronikoekin eraikita dago eta PCB (Zirkuitu Inprimatu Plaka) diseinu optimizatua dauka.

Ingeniaritza aipagarrienak:

- LVDS seinale diferentzialaren harrera egonkorra

- Abiadura handiko eDP seinalearen irteera transmisioa

- Inpedantzia bat etortzea optimizatua

- EMI baxua (Interferentzia Elektromagnetikoa) diseinua

- Potentziaren sekuentziazio fidagarria

- Tenperatura maila industrialeko osagaiak

- PCB diseinu trinkoa (50 × 50 mm bakarrik neurtzen du)

- Energia-kontsumo txikia

- Epe luzerako egonkortasun bikaina

Ezaugarri hauek etengabeko funtzionamenduan zehar irudiaren kalitatea mantentzen laguntzen dute, pantailaren keinua, seinalea galtzea edo sinkronizazio anomaliak bezalako arazoak gutxitzen dituzten bitartean.

LCD malgua bateragarritasuna

LCD fabrikatzaile ezberdinek denbora-parametroak, konektoreen pinoutak eta hasierako eskakizunak izaten dituzte. Soluzio estandar finkoak soilik eskaini beharrean, bezeroekin lankidetza estuan lan egiten dugu LCD pertsonalizatutako bateragarritasunerako ingeniaritza-laguntza profesionala eskaintzeko.

Onartutako pertsonalizazio zerbitzuak honako hauek dira: bereizmen konfigurazioa, LCD denboraren optimizazioa, eDP panelaren parametroen doikuntza, EDID (Extended Display Identification Data) programazioa, firmwarearen pertsonalizazioa, atzeko argiaren kontrolaren optimizazioa, konektoreen egokitzapena, kableen pertsonalizazioa eta integrazio mekanikoko laguntza.

Malgutasun maila altu honi esker, OEM bezeroek hainbat panel fabrikatzaileren pantailak erraz integra ditzakete hardwarearen birdiseinu kostu minimoekin.

Aplikazioaren eszenatoki tipikoak

LCD Pantailetarako LVDS EDP Bihurgailu Taula oso zabalduta dago hainbat esparrutan, besteak beste: automatizazio industrialeko HMIak, CNC makinen interfazeak, txertatutako PC industrialak, diagnostiko mediko ekipoak, laborategiko tresnak, trenbideen kontrol sistemak, seinaleztapen digitalaren kontrolagailuak, autozerbitzuko kioskoak, fabrikazio adimendunak, garraio sistema adimentsuak, ikusmen industrialaren sistemak eta proba ekipamendu eramangarriak.

Bere aztarna trinkoari esker, bereziki egokia da instalazio-espazioa mugatua den aplikazioetarako.

Zehaztapen Teknikoak

FI-XB30S LVDS Sarrera Interfazea

JST 2x15 Pin LVDS Sarrera Interfazea

FFC-30Pin-0.5mm Pitch eDP Irteerako Interfazea

JST 2x10 Pin eDP Irteerako Interfazea

CVILUX 6 pin 2,0 mm atzeko argiaren interfazea

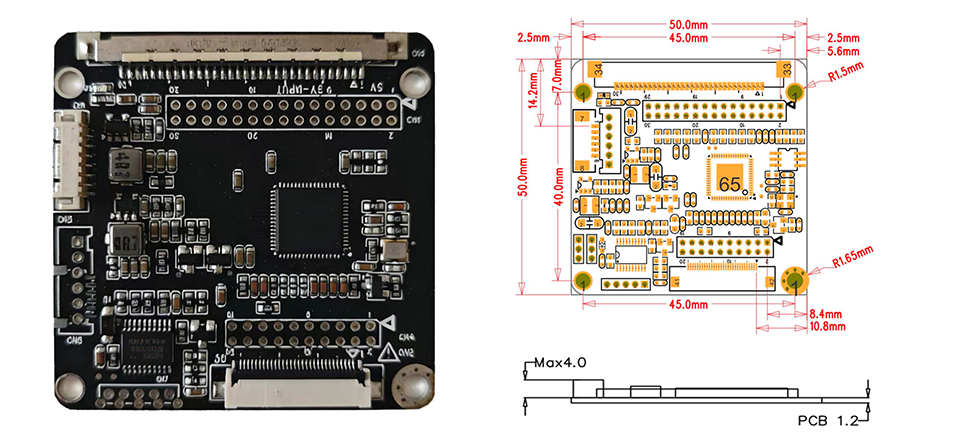

Neurriak

Zergatik berritu LVDStik eDP LCD paneletara?

Pantailen industria LVDStik eDP (Embedded DisplayPort) interfazeetara pasatzen ari da. Hona hemen zergatik OEM fabrikatzaileek aldaketa egiten ari diren:

Banda zabalera handiagoa:eDP-k bereizmen eta freskatze tasa handiagoak onartzen ditu LVDSrekin alderatuta, eta LVDSk kudeatu ezin dituen 4K eta fotograma-tasa handiko pantailak ahalbidetzen ditu.

Kable gutxiago:eDP-k LVDS baino seinale-lerro gutxiago erabiltzen ditu, barne kableen bideratze konplexutasuna murrizten du eta EMI errendimendua hobetzen du.

Energia-kontsumo txikiagoa:eDP-k tentsio baxuagoetan funtzionatzen du eta energia aurrezteko funtzioak barne hartzen ditu, bateriaz elikatzen diren eta energia-eraginkortasuneko ekipoetarako aproposa da.

Irudiaren kalitate hobea:eDP-k kolore-sakonera handiagoak eta irudiak prozesatzeko funtzio aurreratuak onartzen ditu, hala nola panelen autofreskatzea eta freskatze tasa aldakorrak.

Etorkizuneko panelen erabilgarritasuna:LCD fabrikatzaileek gero eta gehiago kentzen ari dira LVDS panelak eDPren alde. Berritzeak orain epe luzerako panelen hornidura bermatzen du, eten diren LVDS modeloetan fidatu gabe.

Integrazio sinplifikatua:eDP-k konektore estandarrak eta kableatu sinpleagoak erabiltzen ditu, muntatzeko denbora eta konexio-errore potentzialak murriztuz.

Ekipamendu industrialaren fabrikatzaileentzat, eDP paneletara migratzeak gure bihurgailuen plakaren bidez bide praktikoa eskaintzen du pantaila-teknologia modernorako, dauden kontrolagailuak ordezkatu gabe.

Migrazio agertoki komunak

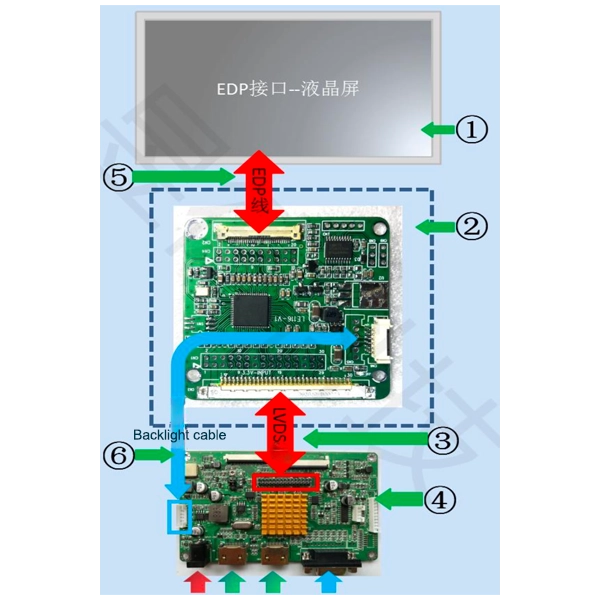

1. eszenatokia: Legacy Controller eDP Panela berritzearekin

Lehendik dagoen kontrolagailuak primeran funtzionatzen du, baina LVDS bakarrik ateratzen du. Jatorrizko LVDS panela eten egin da, eta eDP ordezkoak bakarrik daude eskuragarri. Instalatu gure bihurgailu-taula LVDS kontrolagailuaren eta eDP panel berriaren artean --- ez da firmware-aldaketarik behar kontrolagailu nagusian.

2. agertokia: Produktu berriak garatzea Dagoen prozesadore plataformarekin

Zure prozesadore plataformak LVDS irteera onartzen du, baina produktu berrirako LCD panel idealak eDP erabiltzen du. Plaka nagusi osoa birdiseinatu beharrean, erabili gure bihurgailuaren taula interfazearen hutsunea gainditzeko eta merkaturatzeko denbora azkartzeko.

3. eszenatokia: iturri anitzeko panelen kontratazioa

Hornikuntza-katearen arriskua murrizteko, LCD panelen hornitzaile ugari sailkatu behar dituzu --- batzuk LVDS eskaintzen dutenak, beste batzuk eDP. Gure bihurgailu-taularekin, kontroladorearen irteera batean (LVDS) estandarizatu dezakezu interfaze-panela malgutasunez hornitzen duzun bitartean.

4. eszenatokia: Inplementatutako ekipamenduaren eremuan berritzea

Instalatutako ekipoen oinarriak eskuratzen zailak diren LVDS panelak erabiltzen ditu. Gure bihurgailuen taulak zerbitzu-taldeei huts egin duten LVDS panelak erabilgarri dauden eDP panelekin ordezkatzeko aukera ematen die eremuko mantentze-lanetan, ekipoen bizitza luzatuz kontrolagailu garestirik berritu gabe.

Zergatik aukeratu AEB?

Hornitzaile egokia hautatzea hardware egokia hautatzea bezain garrantzitsua da. Taulak estandarrak bidaltzen dituzten banatzaileek ez bezala, SKY-TDM-k ingeniaritza-kolaborazio osoa eskaintzen du zure proiektu osoan zehar.

Gure abantaila nagusiak

- Touch Pantailen fabrikatzaile profesionala

- Esperientzia handia Pantaila Industrialen Integrazioan

- Firmwarearen garapen pertsonalizatua

- Kableen diseinu pertsonalizatuko zerbitzuak

- LCD bateragarritasun proba

- ISO 9001Kalitatea Kudeatzeko Sistemaren Ziurtagiria

- ISO 13485Gailu Medikoen Kalitatea Kudeatzeko Sistemaren Ziurtagiria

- IATF 16949Automobilgintzaren Kalitatea Kudeatzeko Sistemaren Ziurtagiria

- Prototipatu azkarra

- Epe luzerako hornikuntza egonkorra

- Ekoizpenaren aurretik eta ondoren laguntza tekniko integrala

Gure ingeniaritza taldeak OEM bezeroekin lankidetza estuan lan egiten du garapen arriskuak murrizteko eta produktuak merkaturatzeko denbora azkartzeko.

Ohiko galderak

1.G.: LVDS-ra EDP bihurgailuaren plaka LCD industrialetarako pantailetarako edozein eDP LCD panel onartzen al dezake?

E: eDP LCD industrial gehienak firmware konfiguratu ondoren onar daitezke. Zure LCD modeloaren zenbakia ematea gomendatzen dugu bateragarritasuna ebaluatzeko.

2.G.: firmware pertsonalizazioa eskuragarri al dago?

A: Bai. Denbora-parametroak, bereizmena, EDID informazioa eta hasierako sekuentziak pertsonalizatu daitezke.

Q3: Hornitu al ditzakezu bat datozen kableak?

A: Erabat. LVDS kable pertsonalizatuak, eDP kableak, FFC/FPC kableak eta kable-arnes osoak fabrikatzen ditugu.

4.G.: Lagun al dezakezu zaharkitutako LVDS pantaila batetik migratzen?

A: Bai. Hau bihurgailu plaka honen aplikazio ohikoenetako bat da. Ordezko LCD bateragarriak gomenda ditzakegu eta horren arabera konfiguratu bihurgailua.

Q5: Bihurgailua egokia al da etengabeko industria funtzionamendurako?

A: Bai. Taula epe luzerako, etengabeko funtzionamendurako, kalitate industrialeko osagaiak erabiliz diseinatuta dago.

6.G.: prototipoen eskaera txikiak onartzen dituzu?

A: Bai. Ingeniaritza-laginak masa-ekoizpenaren aurretik eskuragarri daude.

Q7: Zenbat denbora dago produktuaren erabilgarritasuna?

E: Proiektu industrialek maiz produktuen bizi-ziklo luzeak behar dituzte. Epe luzerako hornikuntza eta bizi-zikloaren kudeaketa onartzen dugu OEM bezeroentzat.

8.G.: taulak onartzen al du kanal bakarreko eta kanal bikoitzeko LVDS sarrera?

A: Bai. Plakak kanal bakarreko (errei bakarra) eta kanal bikoitzeko (bi errei) LVDS sarrera konfigurazioak onartzen ditu. Firmwarearen pertsonalizazioan konfigurazio egokia ezartzen da zure kontroladore eta panelaren eskakizun espezifikoetan oinarrituta.

9.G.: Zein da bihurgailu plaka honek onartzen duen gehieneko bereizmena?

E: Batzordeak gehienezko ebazpenak onartzen ditu1920 × 1080 @ 60 Hzkanal bakarreko LVDS sarrerarako eta gehienez2560 × 1440 @ 60 Hzkanal bikoitzeko LVDS sarrerarako, panelaren zehaztapenen eta kablearen kalitatearen arabera. Bereizmen handiagoko paneletarako, jarri harremanetan gure ingeniaritza taldearekin bateragarritasuna ebaluatzeko.
