LCD moduluak + LCD kontrolatzaile-plakak + ukipen-panelak + hainbat kable + egitura-osagai mekanikoak
Integrazio integral hau ezinbesteko baldintza bihurtu da pertsonalizatutako proiektuetarako, LCD modulu autonomoen ohiko konfiantzatik aldenduz. Iraganean, proiektu gehienek osagai indibidualak baino ez zituzten behar, hala nola ukipen-panel bereiziak edo LCD modulu independenteak. Hala ere, industriak eboluzionatzen duen heinean, baliabideen integrazioa faktore erabakigarria bihurtu da proiektuaren hasierarako.
Osagai horiek hornitzaile desberdinetatik atera eta muntatzen direnean, osagaien bateragarritasuna, barne-espazioaren diseinua eta muntaketa-prozesuak bezalako arazoak sortzen dira sarritan, eta produktuen bat ez datozenak sortzen dira. Proiektu pertsonalizatuen berezko erronka berezia da.
SKY-TDMren produktuak, batez ere, proiektu pertsonalizatuen beharrei erantzuteko diseinatuta daude, industria, mediku, autozerbitzuko kiosko eta trenbide-garraioko aplikazioetan. Ukipen- eta pantaila-soluzio integratuak eskaintzen ditugu proiektuaren bizitza-ziklo osoan bateragarritasun- eta parekatze-arazoak konpontzeko.
Hau 21,5 hazbeteko LCD bat da, ukipen-funtzionalitatea duena, LCD modulua, PCAP ukipen-panela kapazitiboa eta kontrolatzaile-plaka sistema pantaila-arkitektura bakarrean integratuz. Bezeroek 12V DC hornidura bat eta HDMI sarrerako seinalea soilik eman behar dituzte ekipoan zabaltzeko, kanpoko kontrol-plaka baten beharra ezabatuz.
Ezaugarri nagusiak:
· 21,5 hazbeteko pantailaren tamaina
· 1920 x 1080 Full HD bereizmena
· PCAP 10 puntuko ukipen kapazitiboa

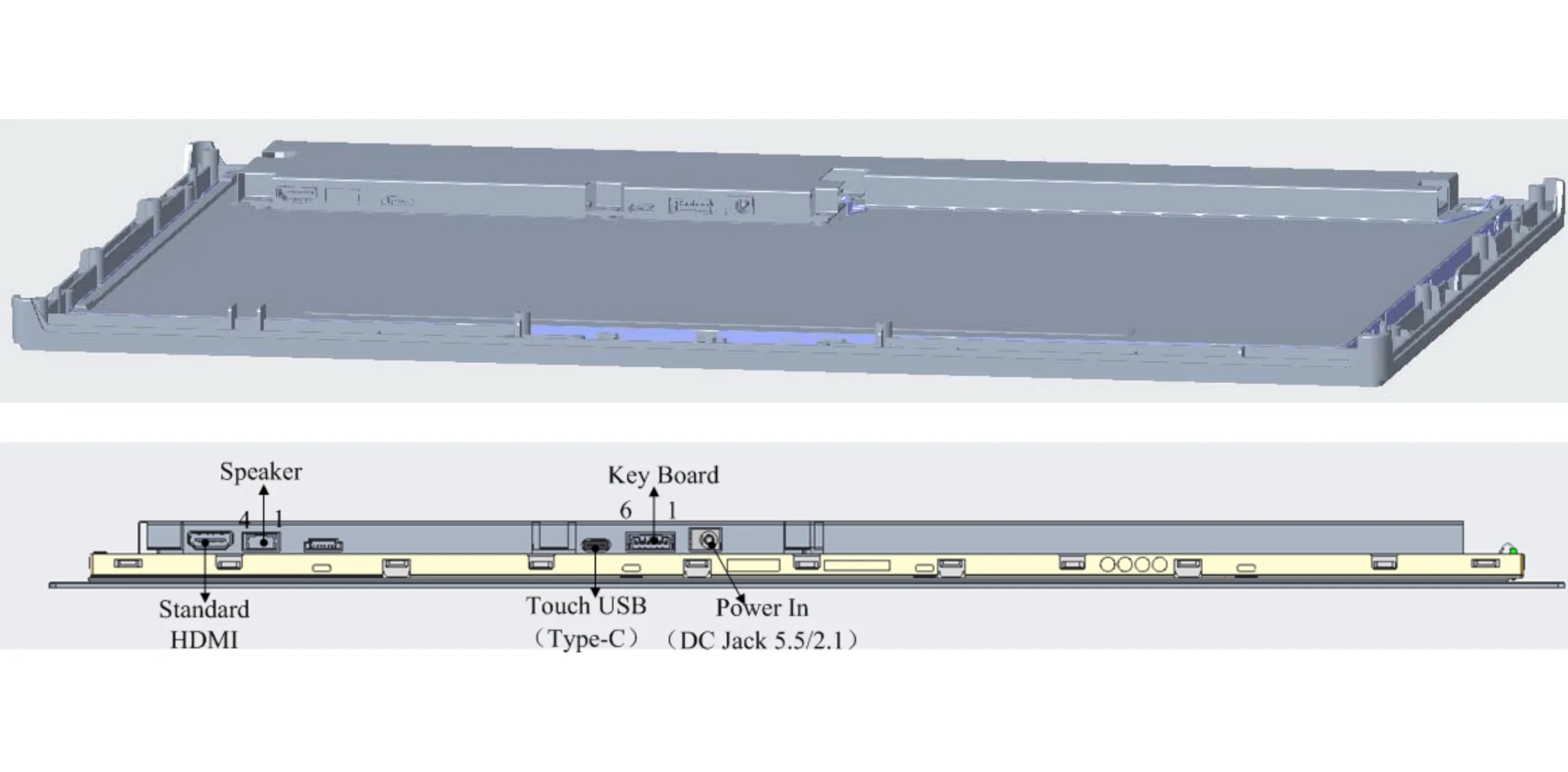

· HDMI bideo sarrerako interfazea
· USB C motako ukipen-interfazea
· Aukerako AG (Distiraren aurkakoa) eta AF (Hatz-markaren aurkakoa) gainazaleko tratamendua
· Bozgorailu integratua

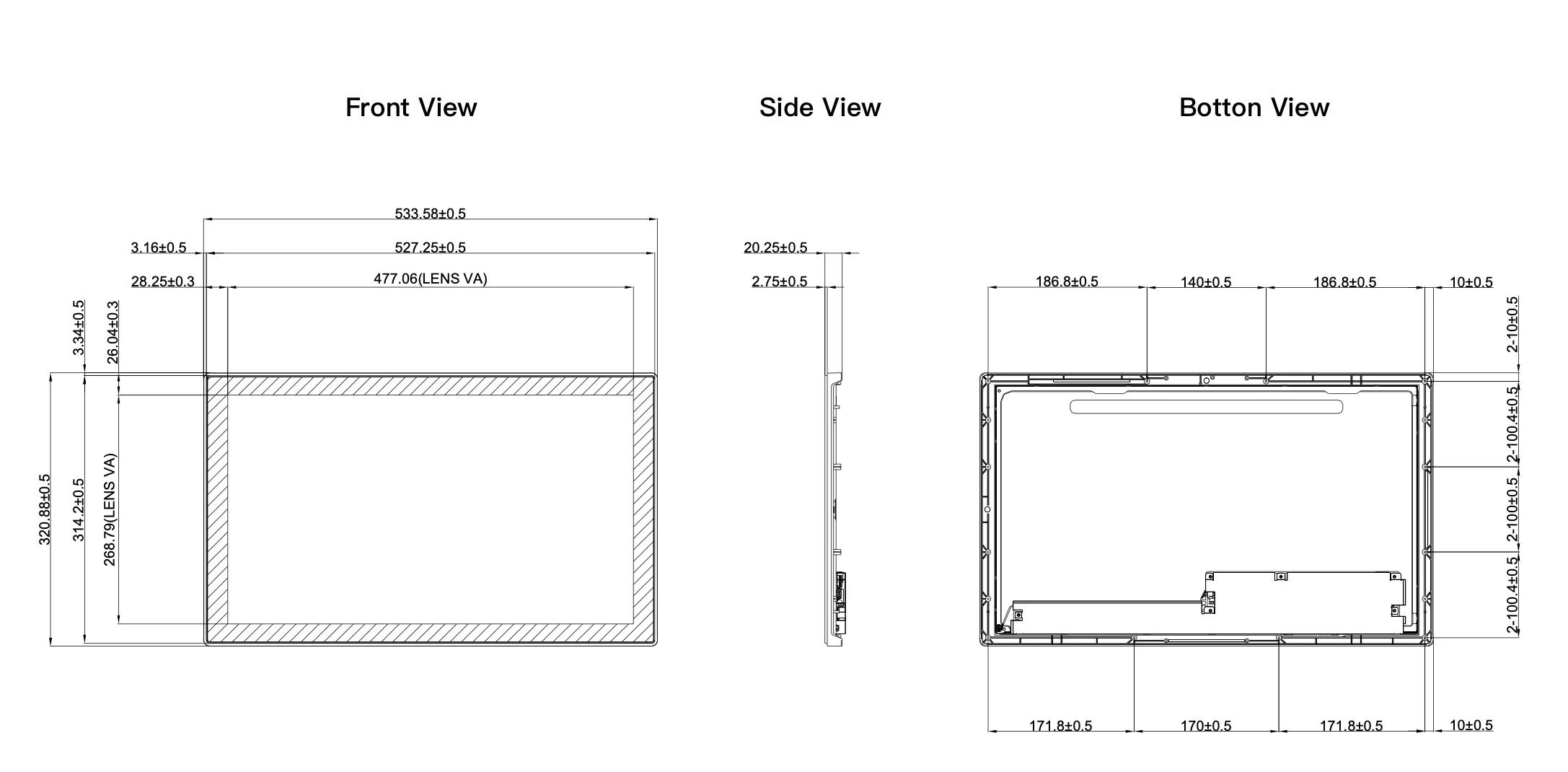

26,26 W-ko potentzia-kontsumo tipikoa du, eta produktuaren dimentsio orokorrak 533,58 x 320,88 x 20,25 mm-koak ditu.
Integrazioaren helburu nagusia osagai autonomoen kopurua murriztea eta pantaila-arkitekturaren instalazioa erraztea da.
Pantaila integratuak sistemaren kostu orokorrak murriztu ditzakete. Osagaien kontratazioaren eraginkortasuna hobetzen laguntzen dute, kable eta konektoreen beharra murrizten dute, muntaketa-prozesuak arintzen dituzte, ingeniaritza-koordinazio-esfortzuak murrizten eta pantaila-sistemaren integrazio-denbora laburtzen dute. Hobekuntza hauek eraginkortasunez murrizten dituzte ezkutuko lan-kostuak. Benetako kostuen murrizketa, ordea, jatorrizko pantaila-arkitekturaren, ekoizpen-bolumenaren eta pertsonalizazio-baldintzen araberakoa da.
Bai, diseinu mekaniko trinkorako aukera gehiago sortzen ditu. Pantaila kontrolatzaile-taulak LCD panel baten atzean edo alboan instalatu behar direnean, espazio gehigarria gorde behar da PCBrako eta kableetarako.
Pantailarako osagai elektroniko garrantzitsuak pantaila-arkitekturan zuzenean integratuz, ez dago lekurik esleitu beharrik kontrolatzaile-plaketarako eta lotutako kableak.
Espazioaren optimizazio hau bereziki praktikoa da autozerbitzuko terminaletarako, non pantaila normalean itxituraren aurrealdean zuzenean muntatuta dagoen.

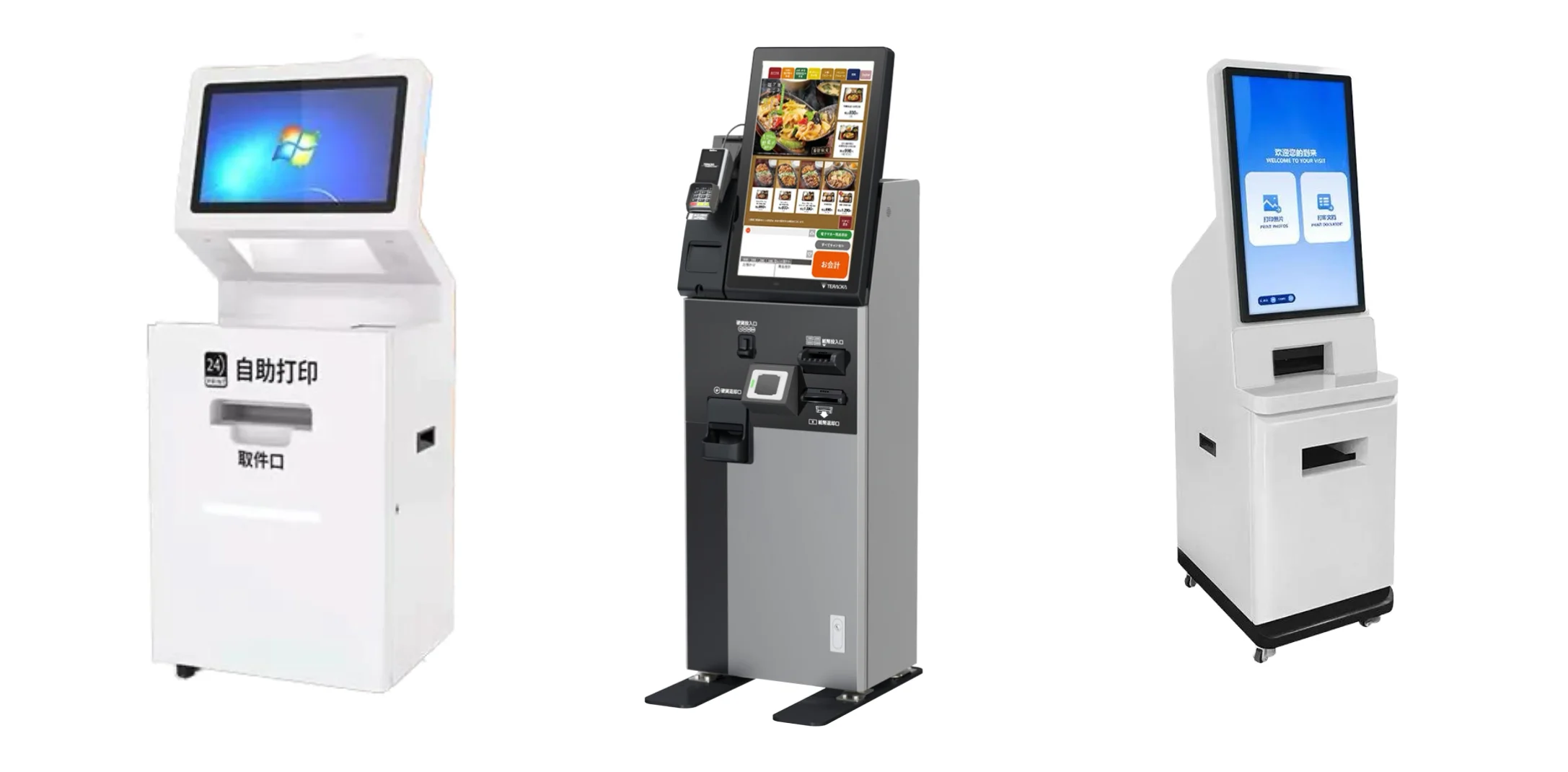

Autozerbitzuko terminalak dira "Ukipen + Pantaila integratzeko" aplikazioaren eszenatoki adierazgarrienak.
21,5 hazbeteko Full HD ukipen-pantailak pantaila-eremu zabala eskaintzen du erabiltzailearen fluxu osoa ezin hobeto aurkezteko: Menua bistaratzea → Produktuen hautaketa → Eskaeraren berrespena → Ordainketa eta likidazioa → Ordainagiriaren inprimaketa.
Pantaila-diseinu-kontzeptu hori autozerbitzuko beste ekipo batzuei aplika dakieke:
· Norbere eskaera egiteko kioskoak: ukipen-pantaila handiei esker, erabiltzaileek produktuak guztiz arakatu, eskaerak kudeatu eta transakzioak buru ditzakete langileen laguntzarik gabe.
· Ordainketa-terminalak: pantailak funtzionamendu-argibideak, transakzio-informazioa eta ukipen-interakzioak bateratu ditzake erabiltzaileari begirako interfaze bakar batean.
· Vending Machines: ukipen-interfazea produktuen informazioa, promozio-edukia, produktuen aukeraketa eta ordainketa-gidak erakusteko erabil daiteke.
· Sarrerak egiteko eta fakturatzeko terminalak: Pantaila interaktiboek erabiltzaileak helmuga hautatzean, erreserba-kontsultetan, txartelak inprimatzen edo fakturazio-prozeduran bidera ditzakete.
· Autozerbitzuko inprimagailuak: ukipen-pantailak dokumentuen hautaketa, edukiaren aurrebista, inprimatze-aukeren ezarpenak eta ordainketa-funtzioak erraztu ditzake.
Ukipen-pantailako ekipamenduak garatzeko funtsezko erronketako bat ukipen-panela, LCD modulua, gidari-taularen kontrolatzailea eta egitura mekanikoa ondo funtzionatzen dutela ziurtatzea da.
Ikuspegi integratu hau bereziki egokia da masa-ekoiztutako ekipoen fabrikatzaileentzat. Kasu horietan, bistaratze-koherentzia, instalazioaren eraginkortasuna eta hornikuntza-katearen koordinazioa berebiziko garrantzia dute. Gure 21,5 hazbeteko produktua adibide gisa hartuta, LCD, ukipen-panela eta kontrolatzaileen elektronika pantaila-modulu bakarreko arkitektura batean nola integra daitezkeen erakusten du. Fidagarritasun-eskakizunak ere betetzen ditu hainbat baldintzatan, besteak beste, tenperatura, bibrazioa, shock termikoa, potentzia-zikloa eta ESD.
OEM bezeroentzat, lankidetza-produktuen diseinu hau azken irtenbidea da. Horrek esan nahi du hasiera-hasieratik pantaila-soluzio osoa ekipoaren osagai gisa diseinatu dela, LCD osagai isolatu gisa tratatu beharrean.
Mesedez, jarri harremanetanSKY-TDM. Gure taldeak ebaluazioan lagunduko du eta zure proiekturako egokitutako pantaila-soluzio integratua (LCD + Driver Board + Touch Panel) emango du.
