HDMI eta DP eta VGA eta C motako LVDS EDP interfazearen AD taulara

SKY-TDM-ren HDMI eta DP eta VGA eta C motako LVDS EDP Interface AD Board-ek LVDS eta eDP TFT LCD panelak onartzen ditu diseinu industrial trinko batekin. DDR memoria barne, 180°-ko irudien biraketa, FRC prozesatzea, 8-25 V DC sarrera zabala, panel konfiguragarria den potentzia eta hedapen interfaze anitzak dituena, pantaila-kontrolatzaile ezin hobea da HMI industrialetarako, ekipamendu medikoetarako, kioskoetarako, garraio-sistemetarako eta pantaila txertatuetarako aplikazioetarako.

Bidali kontsulta

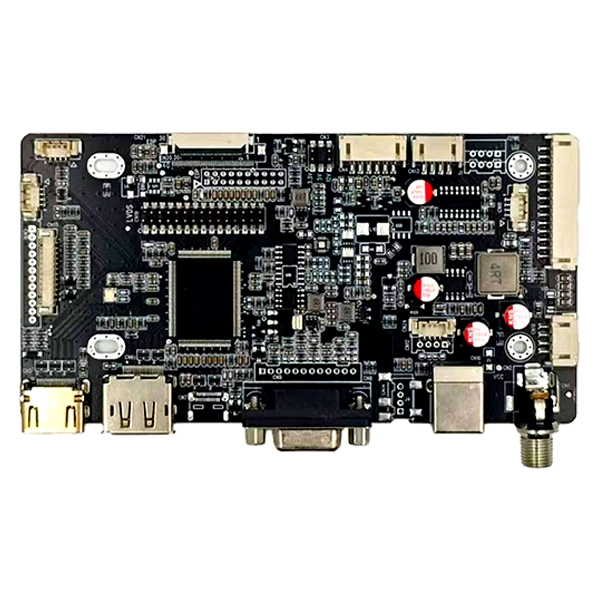

Produktuaren Deskribapena

Ekipamendu industrialek askotan bideo-interfaze desberdinak behar dituzte bezeroaren hardware plataformaren arabera. Ohiko LCD kontrolagailu plaka normalean panel interfaze bakarra onartzen dute, eta ingeniariak hardwarea birdiseinatzera behartzen ditu edo hainbat kontrolagailu plaka erostera proiektu ezberdinetarako.

SKY-TDM-akHDMI eta DP eta VGA eta C motako LVDS EDP interfazearen AD taularamuga horiek integratuz ezabatzen dituHDMI, DisplayPort, VGA eta USB C motakoakbideo sarrerarekin bateraLVDS eta eDPbistaratu irteerak industria mailako PCB bakarrean.

HMI berri bat garatzen ari zaren ala ez, ekipamendu zaharrak berritzen edo txertatutako pantaila bat makineria industrialean integratzen ari zaren ala ez, kontroladore-plaka batek LCD konfigurazio anitz onartzen ditu ingeniaritza-denbora, inbentarioaren kostua eta produktuaren konplexutasuna murrizten dituen bitartean.

Epe luzerako industria-aplikazioetarako diseinatuta, plakak irudi-kalitate egonkorra, potentzia-aukera malguak eta interfaze periferiko integralak eskaintzen ditu OEM ekipoen fabrikatzaile eta sistema integratzaileentzat.

Zergatik aukeratzen dute ingeniariek Kontrol-taula hau

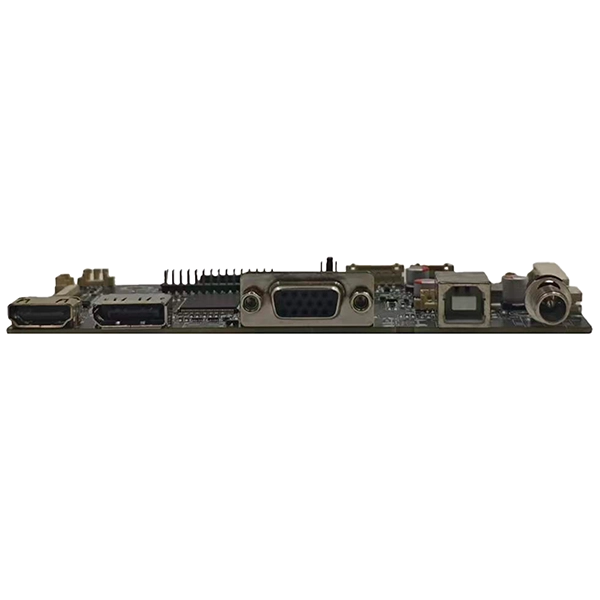

Interface AD Board honek sarrerako hainbat aukera integratzen ditu eta guztiz bateragarria da gaur egungo bideo iturri ohikoenekin:HDMI, DisplayPort (DP), VGA eta USB C motako (DP Alt modua). Horri esker, bezeroek ostalari-plataforma ezberdinen artean aldatzeko aukera ematen dute, bihurgailu-taula osagarrien beharrik gabe.

LVDS eta eDP LCD panelak onartzen ditu

HDMI eta DP eta VGA eta C motako LVDS EDP Interface AD plaka hau guztiz bateragarria da LCD interfaze estandar nagusiekin. Eskuragarri dauden pantaila-irteerako aukerak kanal bikoitzeko 8 biteko LVDS, 20 pin eDP, 30 pin eDP FPC eta 40 pin eDP FPC dira. TFT LCD modulu industrial askotarako egokia da, 7 hazbeteko pantailetatik hasi eta formatu handiko pantailetaraino.

Industria-mailako pantaila-produktuetarako aproposa

Kontsumo-mailako pantaila-plakak ez bezala, HDMI eta DP eta VGA eta LVDS EDP Interface AD plaka hau bereziki espezifikazio handiko aplikazio industrialetarako diseinatuta dago. Bere oinarrizko hardware ezaugarriek DC sarrerako tentsio zabala dute (8V-25V), uhin baxuko potentzia industrialaren diseinua, ESD (Deskarga Elektrostatikoa) babes hobetua eta industria mailako osagaiak erabiltzea epe luzerako funtzionamendu egonkorra bermatzeko. Bereziki egokia da ingurune konplexuetarako, hala nola kanpoko ezarpenak eta tenperatura altuko baldintzetarako, pantailaren egonkortasun iraunkorra bermatuz.

Aplikazio tipikoak

HDMI eta DP eta VGA eta C motako LVDS EDP Interface AD plaka hau oso erabilia da ingurune konplexuetan jarduten duten industria-produktuetan. Aplikazio-eszenatokien ohikoak dira HMI terminal industrialak, marko irekiko ukipen-monitoreak, CNC makinen interfazeak, diagnostiko mediko ekipoak eta ikusmen automatikoaren sistemak.

OEM eta ODM proiektuetarako egokituta

Erakusketa-proiektu bakoitza bakarra da. Laguntza teknikoko zerbitzu integralak eskaintzen ditugu, besteak beste, LCD panelen bateragarritasuna egiaztatzea, firmwarearen optimizazioa, EDID (Extended Display Identification Data) aldaketa, atzeko argiaren parametroen doikuntza, LVDS eta eDP kable pertsonalizatuen diseinua eta PCB logoaren inprimaketa. Zure proiektuak kontroladore-plaka estandarra edo guztiz pertsonalizatutako irtenbide bat behar duen ala ez, SKY-TDM-k ingeniaritza-laguntza profesionala eskaintzen du produktuaren bizi-zikloko fase guztietan.

Zehaztapen Teknikoak

Elementua	Zehaztapena
Bideo Sarrera	HDMI, DisplayPort (DP), VGA, C motakoa
Bistaratzeko irteera	LVDS, eDP (20pin/30pin/40pin)
Panelaren Tentsioa	3.3V/5V/12V
Atzeko argiaren irteera	5V/12V/24V
Audioa	3W x 2 anplifikadorea
Sarrerako tentsioa	8~28V
Funtzionamendu-tenperatura	-20°C eta 80°C artean

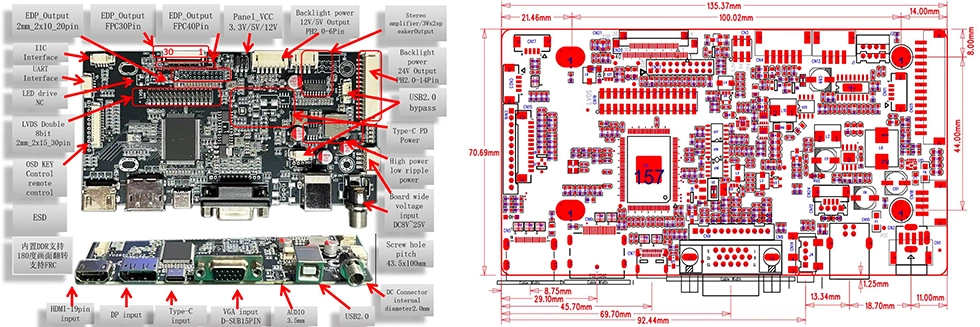

Neurriak

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15 Pin LVDS Irteerako Interfazea

Pin	Seinalea	Pin	Seinalea
1	VCC (3,3/5/12 V)	2	VCC (3,3/5/12 V)
3	VCC (3,3/5/12 V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

FFC-0.5mm-40pin eDP Interfazea

Pin	Seinalea	Pin	Seinalea
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC (3,3/5/12 V)
19	VCC (3,3/5/12 V)	20	VCC (3,3/5/12 V)
21	VCC (3,3/5/12 V)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_EN
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

FFC-0.5mm-30pin eDP Interfazea

Pin	Seinalea	Pin	Seinalea
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC (3,3/5/12 V)
13	VCC (3,3/5/12 V)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_EN
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 Pin eDP Irteerako Interfazea

Pin	Seinalea	Pin	Seinalea
1	VCC (3,3/5/12 V)	2	VCC (3,3/5/12 V)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

PH2.0mm-6PIN Atzeko argiaren interfazea

Pin	Seinalea
1	GND
2	GND
3	PWM/Vadj
4	ON/OFF
5	+12V/5V
6	+12V/5V

Zergatik aukeratu AEB

Hardware hornidura oinarria besterik ez da; zerbitzua epe luzerako arrakastaren bermea da. SKY-TDM-k zure proiektuaren abiaraztearen bizkortzeko eta zure hornikuntza-katearen erronkak guztiz konpontzeko konpromisoa hartu du. Oinarrizko laguntza hau eskaintzen dugu:

- Produktuen bizi-ziklo luzea:Masa-ekoizpen gaitasun egonkorra eta fidagarria.

- Laguntza tekniko osoa:LCD bateragarritasun-probetan eta seinale-kable pertsonalizatuetan laguntza.

- Ekoizpen eredu malgua:MOQ baxua (Gutxieneko Eskaera Kantitatea) eta erantzun tekniko azkarra.

- Pantaila bakarreko soluzioak:Ukipen-pantailak eta LCD panelak konbinatutako multzo gisa bidaltzen dira hainbat beharrei erantzuteko.

Ohiko galderak

1.G.: HDMI eta DP eta VGA eta C motako LVDS EDP Interface AD Board honek LVDS eta eDP pantailak onartzen al ditu?

A: Bai. LVDS edo eDP interfazeak dituzten TFT LCD panelekin bateragarria da. Konektoreak eta firmware egokiak gomenda ditzakegu zure panel-eredu zehatzaren arabera.

2.G.: Zein bideo sarrerako interfaze onartzen dira?

A: Arbelak onartzen duHDMI, DisplayPort, VGA eta USB C motakoak(DP Alt moduarekin), hainbat ordenagailu industrial eta sistema txertatuekin bateragarritasun zabala bermatuz.

Q3: Firmwarea pertsonalizatu al daiteke?

A: Bai. Firmwarea pertsonalizatzeko zerbitzu integralak eskaintzen ditugu, denboraren doikuntzak, EDID (Extended Display Identification Data) konfigurazioa, abioko logotipoaren pertsonalizazioa eta panelaren parametroen optimizazioa barne.

Q4: Zein da taularen funtzionamendu-sarrerako tentsioa?

A: Kontrolagailuak DC sarrerako sorta zabala onartzen du8V-tik 25V-ra, 12V eta 24V industriako elikadura-hornidura-sistemekin guztiz bateragarria da.

Q5: Eman al ditzakezu bat datozen konexio kableak?

A: Bai. LVDS kable pertsonalizatuak, eDP FPC kableak, atzeko argiaren kableak eta potentzia-arnesak fabrikatzen ditugu gure bezeroen plug-and-play integrazioa bermatzeko.

Q6: OEM zerbitzuak eskaintzen al dituzu?

A: Bai. PCB serigrafia logoaren inprimaketa, firmwarearen pertsonalizazioa, konektoreen aldaketak, kableen muntaiak eta ODM garapen zerbitzu osoak onartzen ditugu.

7.G.: Zein da LVDS eta eDP irteerak onartzen duten gehienezko bereizmena?

A: LVDS irteerak onartzen du1920 × 1080 @ 60 Hz(kanal bikoitzeko 8 bit). eDP irteera onartzen du3840 × 2160 @ 60 Hz(4K UHD), panelaren zehaztapenaren eta kablearen kalitatearen arabera. 4K aplikazioetarako, eDP interfazea erabiltzea gomendatzen dugu banda-zabalera optimorako.

8.G.: Onar al dezake taula honek erretratu moduko pantailaren orientazioa?

A: Bai. Plakak 180°-ko irudiaren biraketa onartzen du firmware konfigurazioaren bidez. 90°/270° biraketa egiteko (erretratu moduan), firmwarea pertsonaliza dezakegu zure panelaren eta aplikazioaren eskakizunen arabera. Mesedez, zehaztu zure orientazio-eskakizuna eskaera bat egiterakoan.

Jarri gurekin harremanetan

Fidagarri baten bilaHDMI eta DP eta VGA eta C motako LVDS EDP interfazearen AD taularazure hurrengo kapsulatutako pantaila proiekturako?

Irtenbide egokiena gomendatzeko, mesedez, eman informazio hau kontsulta bat egiterakoan:

- LCD panelaren modelo zenbakia

- Beharrezkoa den bideo sarrerako interfazea (HDMI, DP, VGA edo USB C motakoa)

- Sarrerako potentzia-tentsioa

- Atzeko argiaren baldintzak

- Urteko zenbatetsia

- OEM edo firmware pertsonalizatzeko eskakizunak

Gure ingeniaritza taldeak zure zehaztapenak berrikusiko ditu eta irtenbide bateragarri bat, gomendio teknikoak eta aurrekontua emango ditu 24 lanegunetan.
