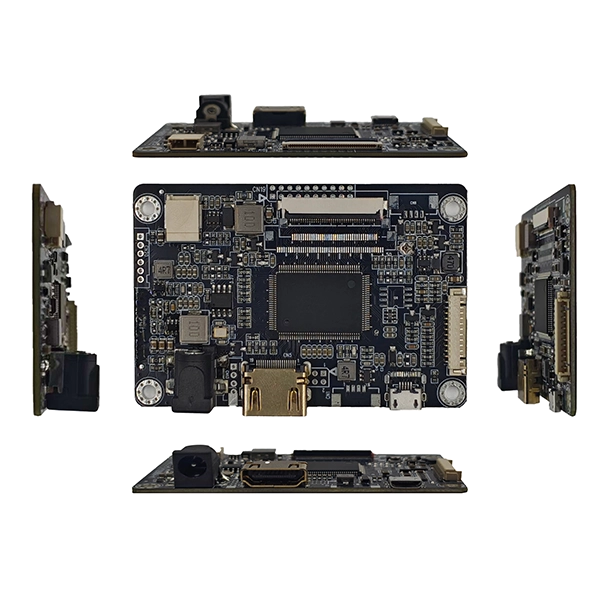

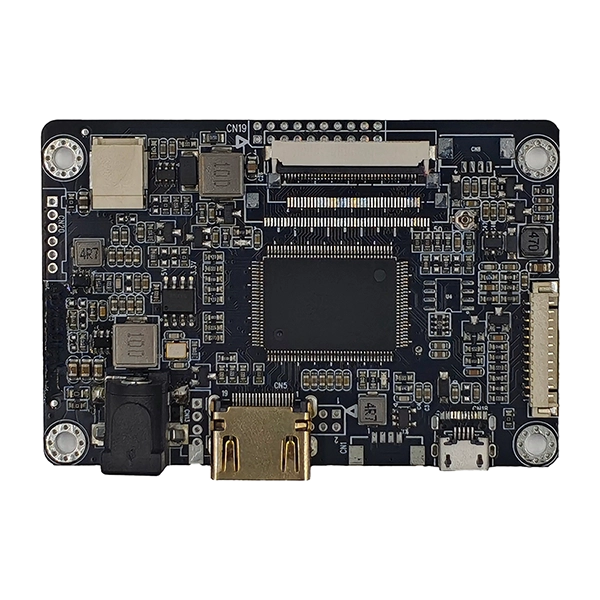

Ekipamendu industrialetarako pantaila kontroladore bat hautatzeak bideo-seinaleak bihurtzea baino gehiago eskatzen du. Epe luzerako egonkortasuna, LCD panel desberdinekin bateragarritasuna, pertsonalizazio malgua eta laguntza tekniko fidagarria ere garrantzitsuak dira. SKY-TDMHDMI-ra TTL interfazea AD taulaTFT LCD industrialetarako pantaila kontrolatzeko irtenbide fidagarri bat bilatzen duten OEM fabrikatzaileentzat bereziki garatu da.
Industria-mailako arkitektura baten inguruan diseinatua, kontrolagailu honek HDMI seinale estandarrak TTL/RGB irteera bihurtzen ditu, sistema txertatu modernoak TFT LCD panel ugari gidatzeko aukera emanez. Plakak TTL interfaze desberdinak onartzen ditu, besteak beste, FPC konfigurazio desberdinak, panelen hornidura-tentsio erregulagarriak, LED atzeko argiaren kontrola integratua eta denbora-parametro pertsonalizagarriak, LCD modulu estandar nahiz pertsonalizatuetarako egokia da.
Kontsumitzaileen pantaila kontrolatzeko plakak ez bezala, irtenbide hau ingurune industrial zorrotzetan etengabe funtzionatzeko diseinatuta dago. Potentzia-kudeaketa egonkorra, seinalearen osotasuna optimizatua eta PCB bideratze arretaz diseinatuta EMI minimizatzen dute eta irudien transmisio fidagarria bermatzen dute, nahiz eta aplikazio elektriko zaratatsuetan.
Ekipamenduen fabrikatzaileentzat, garapen-malgutasuna ere garrantzitsua da. SKY-TDM-k firmwarearen pertsonalizazioa, pantaila-parametroen sintonizazioa, kableen diseinua, konektoreen aldaketak, OSD pertsonalizazioa, logotipoaren konfigurazioa eta pantailaren optimizazioa eskaintzen ditu bezeroen eskakizunen arabera. 5 hazbeteko eskuko terminal bat edo industria-operadoreen panel handiago bat integratzen duten ala ez, ingeniariek hardwarearen birdiseinua murriztu dezakete produktuaren garapena azkartzen duten bitartean.
SKY-TDM-k LCD soluzio industrialetan duen esperientziari esker, bezeroek ingeniaritza-laguntza osoa jasotzen dute panelen aukeraketatik ekoizpenaren bidez, bateragarritasuna, produktuen bizi-ziklo luzeak eta industria-proiektuetarako hornidura egonkorra bermatuz.
- Industria-mailako egonkortasun hutsa:Potentzia-kudeaketa optimizatuak eta EMI-ren aurkako zirkuituaren diseinuak industria-inguruneko interferentziari aurre egiten dio, 24/7 etengabeko funtzionamendu egonkorra onartzen du pantaila distortsiorik edo seinalea utzi gabe.

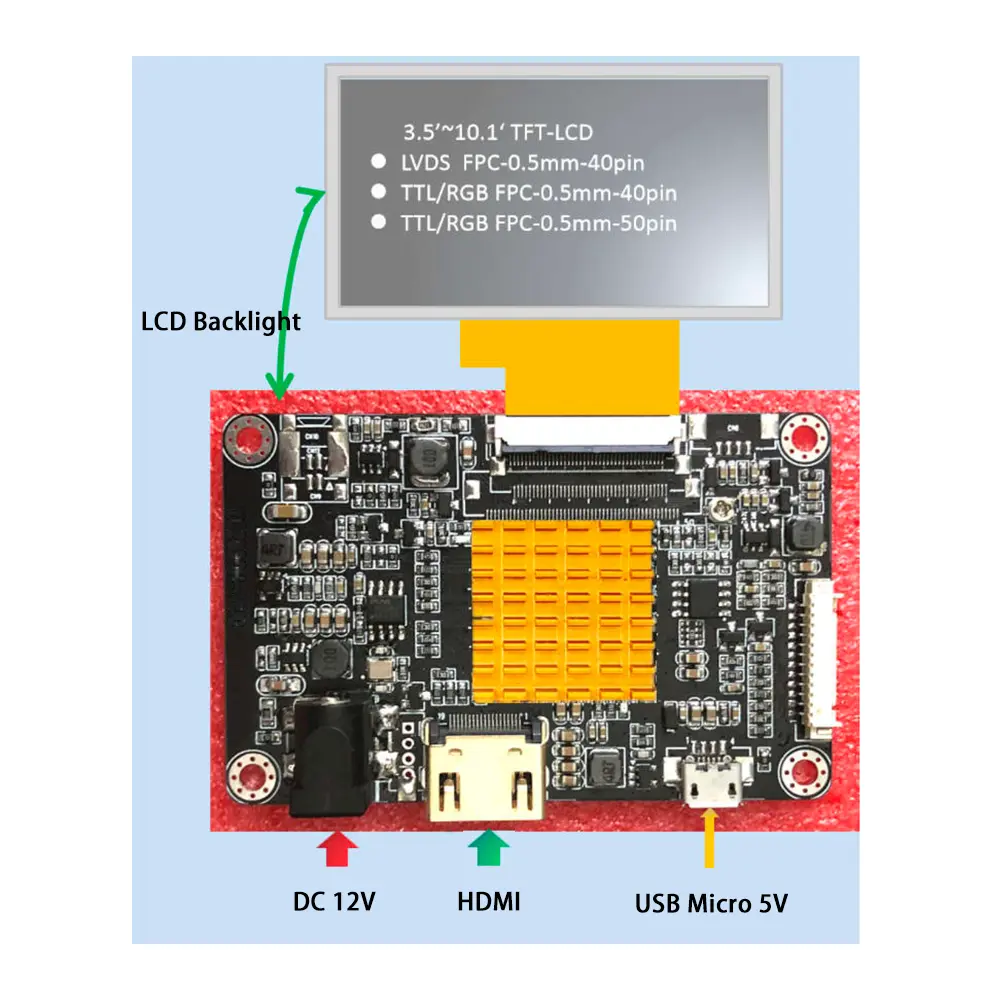

- Plug and Play HDMI-TTL bihurketa:HDMI seinale iturri modernoak eta TTL/RGB TFT pantaila tradizionalak zubitzen ditu, kontrol industrial nagusiko ostalariekin, sistema txertatuekin eta ordenagailuko gailuekin bateragarriak.
- Tentsio bikoitzeko diseinu erregulagarria:3.3V/5V paneleko irteerako tentsio librea alda daiteke, TFT LCD panelaren zehaztapen desberdinetara egokituz, egokitzaile modulu gehigarririk gabe.
- Atzeko argiaren kontrolatzaile integratua:Onboardeko LED atzeko argiaren kontrol-zirkuitu profesionalak distira doitzea onartzen du, kanpoko atzeko argiaren unitate-moduluen beharra ezabatuz eta sistemaren kableatua erraztuz.

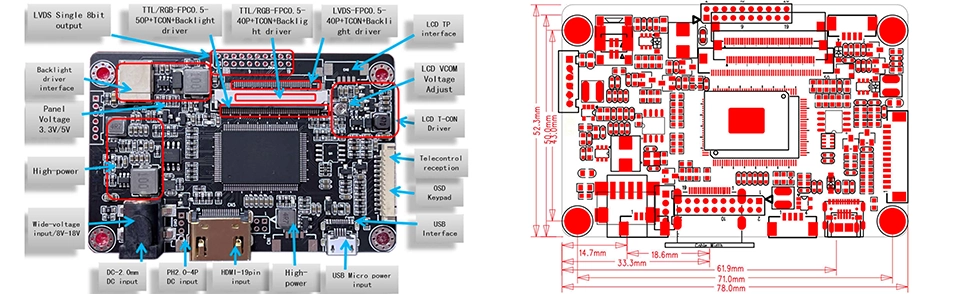

- Kapsulatutako diseinu ultra-trinkoa:PCB miniaturizatuaren egitura espazio mugatuko ekipo txertatuetarako bereziki diseinatuta dago, bezeroen itxiturak espazioaren erabilera maximizatuz.
- Pertsonalizazio osoa malgutasuna:Firmwareaaren doikuntza pertsonalizatua, abioko logotipoa aldatzea, OSD menuaren doikuntza eta pantaila-parametroen kalibrazioa onartzen ditu proiektuaren eskakizun esklusiboak betetzeko.
HDMI to TTL Interface AD Board hau oso erabilia da forma-faktore trinkoak eta fidagarritasun handia eskatzen duten hainbat industriatan txertatutako pantaila-eszenatokietan. Aplikazio-eremu nagusiak hauek dira:
- HMI eta PLC industrialetarako kontrol-panel trinkoak
- Diagnostiko eta azterketa medikoko tresna eramangarriak
- Eraikinen automatizazioa eta segurtasuna kontrolatzeko pantaila-moduluak
- Miniaturazko kontrol adimendunen gailuak eta eskuko terminal industrialak
Batez ere eskala txikiko ekipoetarako diseinatuta dago, HDMI-to-TTL pantaila-soluzio ezin hobea da.
| Ezaugarri | Zehaztapena |
| Bideo Sarrera | HDMI |
| LCD irteera | TTL/RGB/LVDS |
| Panelaren Tentsioa | 3,3/5V |
| Atzeko argiaren kontrola | LED Driver integratua |
| Elikatze Hornidura | DC sarrera zabala 8~18V |
| OSD | Kanpoko teklatua onartzen da |
| Firmwarea | Pertsonalizagarria |
| Funtzionamendu-tenperatura | -20°C eta 80°C artean |
| Pin | Seinalea | Pin | Seinalea |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | Berrezarri | 6 | ESTEAN |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | LITZEN |
| 29 | AVDD | 30 | GND |
| 31 | LED- | 32 | LED- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Seinalea | Pin | Seinalea |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | MODUA |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | Berrezarri |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Seinalea | Pin | Seinalea |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Seinalea | Pin | Seinalea |
| 1 | VCC (3,3/5/12 V) | 2 | VCC (3,3/5/12 V) |
| 3 | VCC (3,3/5/12 V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Seinalea |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ON/OFF |
| 5 | +12V/5V |
| 6 | +12V/5V |
Ekipamendu industrialaren fabrikatzaileei zuzendutako ingeniaritza pertsonalizatzea eskaintzen diegu pantaila pertsonalizatuen integrazio-erronkak konpontzeko, hardwaretik softwarera prozesu osoko pertsonalizazioa onartzen duena:
- Bistaratzeko parametroen pertsonalizazioa:LCD pertsonalizatutako denbora-parametroak, bereizmenaren egokitzapena eta pantailako fotograma-abiaduraren optimizazioa.
- Interfaze pertsonalizatua:Abiatzeko logotipo esklusiboak, abiarazteko animazioak eta OSD (pantailako bistaratzea) menu aldaketak.
- Potentzia eta atzeko argiaren optimizazioa:Atzeko argiaren distira kurba doitzea eta pizteko sekuentzia optimizatzea.
- Interfazea eta kable bat etortzea:TTL/RGB seinale-kableen eta FPC konektoreen parekatze pertsonalizatua.
- Marka eta software esklusiboa:PCB serigrafia-logotipoaren inprimaketa, etiketa pribatuaren ontziratzea eta firmwarearen garapen esklusiboa.
- Egitura mekanikoaren egokitzapena:Egitura mekanikoaren egokitzapena eta muntatzeko zuloen posizio pertsonalizatuak.
E: taulak TTL/RGB TFT LCD panel ugari onartzen ditu. Gure ingeniaritza taldeak firmwarea konfiguratu dezake zure LCD eredu espezifikoan oinarrituta.
A: Bai. Firmware zerbitzu pertsonalizatuak eskaintzen ditugu, denbora-parametroak, bereizmena, abioko logotipoak, pantailaren orientazioa eta OSD (On-Screen Display) ezarpenak barne.
A: Bai. LED atzeko argiaren kontrolatzaile integratua dauka, sistemaren integrazioa nabarmen errazten duena.
A: Erabat. Epe luzerako industria-eragiketarako bereziki diseinatuta dago, potentziaren kudeaketa egonkorra eta seinalearen transmisio fidagarria dituena.
A: Bai. Tamaina eta bereizmen ezberdinetako TFT LCDetarako firmware pertsonalizatzea onartzen dugu.
A: Bai. Bezeroei HDMI kableak, LVDS kableak, FPC zintak eta kable-arnes pertsonalizatuak horni ditzakegu.
A: Bai. Etiketa pribatua, PCB pertsonalizatutako serigrafia-markak, ontzi pertsonalizatuak eta firmware zerbitzu esklusiboak eskaintzen ditugu.
A: Automatizazio industrialean, ekipamendu medikoan, laborategiko tresnetan, garraioan, sistema txertatuetan, kioskoan eta kontrol adimendunaren gailuetan oso erabilia da.
