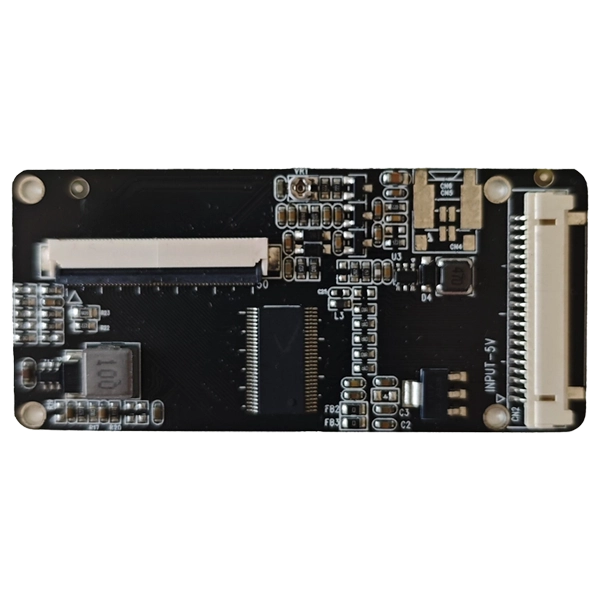

LVDS-ra TTL seinale bihurtzeko taula

LCD panel industrialak eboluzionatzen jarraitzen duten heinean, sistema txertatu askok seinale bihurketa fidagarria behar dute pantaila-interfaze desberdinen artean. SKY-TDM-akLVDS-ra TTL seinale bihurtzeko taulaTTL/RGB TFT LCD panelak LVDS irteeraren bidez gidatu behar dituzten ingeniarientzako irtenbide profesionala eskaintzen du, irudiaren kalitate bikaina eta sistemaren egonkortasuna mantenduz, kostu orokorrak murrizten dituzten bitartean.

Ingurune industrialetarako bereziki diseinatua, bihurgailu-plaka honek eraginkortasun handiko potentzia-kudeaketa, PCB diseinu optimizatua eta industria-mailako osagaiak integratzen ditu baldintza zorrotzetan funtzionamendu egonkorra bermatzeko. Kontsumo-mailako alternatibekin alderatuta, EMC (Bateragarritasun Elektromagnetikoa) errendimendu handiagoa, EMI (Interferentzia Elektromagnetikoa) emisio txikiagoak, funtzionamendu-bizitza luzeagoa eta LCD modulu industrialekin bateragarritasun handiagoa eskaintzen du.

LCD berri bat lehendik dauden ekipoetan integratuz edo sistema zaharrak berrituz, plaka honek eraginkortasunez laburtzen du garapen denbora eta sistemaren integrazioa errazten du.

Epe luzerako Industri fidagarritasunerako diseinatua

Garapen-plaka estandarrak ez bezala, LVDS to TTL seinale bihurketa-taula hau industria-inguruneetan etengabe funtzionatzeko optimizatu da.

Honakoak barne hartzen ditu:

- Industria-mailako PCB diseinua

- LVDS sarrera-arkitektura egonkorra

- TTL/RGB 50 pin LCD irteera

- Zarata gutxiko elikadura horniduraren diseinua

- Eraginkortasun handiko LED atzeko argiaren kontrolatzailea

- VCOM tentsio erregulagarria

- EMC errendimendu bikaina

- Energia-kontsumo txikia

- Abiadura handiko seinalearen osotasuna

- Bizi-ziklo luzeko osagaiak

Diseinu mekaniko trinkoari esker, instalazio-espazioa mugatua den produktu txertatuetarako ere egokia da.

Ezaugarri nagusiak

Industria-mailako seinaleen egonkortasuna

Arretaz optimizatutako bideratze diferentzialak seinalearen distortsioa murrizten du eta irudien transmisio egonkorra bermatzen du.

EMC errendimendu bikaina

PCB diseinuak eta potentzia-diseinuak interferentzia elektromagnetikoak murrizten ditu, industria-ekipoetarako ziurtapena erraztuz.

Bateragarritasun handia

TFT LCD panel industrial ugari onartzen ditu TTL/RGB 50 pin interfazeak erabiliz.

Energiaren kudeaketa eraginkorra

Eraginkortasun handiko potentzia-zirkuitu integratuak bero-sorkuntza murrizten du eta fidagarritasun orokorra hobetzen du.

VCOM zirkuitu erregulagarria

Ingeniariei pantailaren errendimendua doitzeko aukera ematen die LCD panel desberdinetarako.

LED atzeko argiaren kontrolatzaile egonkorra

Distira koherentea eskaintzen du epe luzerako egonkortasun bikainarekin.

Sistemaren integrazio erraza

Konektore estandarrek instalazioa errazten dute eta produktua garatzeko zikloak laburtzen dituzte.

Zehaztapen tipikoak

TTL FFC 50 PIN T-CON Interfazea

HRS DF14-20/DF19-20 LVDS Interfazea

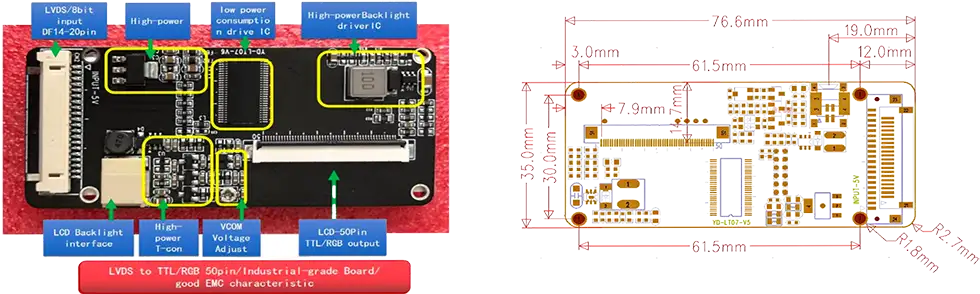

Neurriak

Aplikazioak

Plaka hau industria-aplikazioetarako egokituta dago eta oso egokia da ingurune industrial zorrotzetarako, hala nola HMI industrialetarako, ekipo industrialetarako, loteria-makinetarako eta gailu medikoetarako.

Gaur egun, produktu honek interfaze-seinale zehatzak onartzen ditu. Interfaze-seinale desberdinak behar badituzu, eman LCD interfazearen zehaztapenak eta horren arabera birdiseinatuko dugu plaka zure beharrak asetzeko.

Noiz erabili plaka hau eta LVDS panelaren konexio zuzena

Noiz behar duzu bihurketa-taula hau?

Gaur egungo LCD panel industrial gehienek LVDS edo eDP interfazeak erabiltzen dituzte. Hala ere, ekipamendu-diseinu askok eta pantaila-modulu espezializatu batzuek TTL/RGB (RGB paraleloa) seinaleak behar dituzte oraindik. Hona hemen taula hau behar duzunean:

Erabili taula hau baldin eta:

- Zure sistemak LVDS seinaleak ateratzen ditu, baina zure LCD panelak TTL/RGB sarrera behar du

- Oinarrizko pantaila-panel bat duzu 50 pin TTL interfazearekin

- Sistema bat berritzen ari zara baina lehendik dagoen TTL panel bat mantenduz

- TTL panelak probatu edo balioztatu behar dituzu LVDS seinale iturriak erabiliz

LVDS konexio zuzena nahikoa da:

- Zure iturriak eta panelak LVDS erabiltzen dute (ez da beharrezkoa bihurketarik)

- Zure panelak eDP edo HDMI sarrerak ditu

- Sistema berri bat diseinatzen ari zara interfaze-panel modernoekin

Plaka hau bihurketa eszenatokirako bereziki diseinatuta dago --- ingeniariei lehendik dauden TTL panelak berrerabil ditzaten LVDSz hornitutako ordenagailu industrial berriekin edo kontrolagailu txertatuekin.

Ingeniaritza Abantailak

OEM bezeroek LCD integrazioan zehar dituzten erronkak konpontzen ditugu. LVDS irteera-iturri ezberdinen eta 50 pin TTL LCD panel espezifikoen arteko bihurketa lagunduz, sistemaren birdiseinuaren beharra ezabatzen dugu. Plakak potentzia-arkitektura independentea du, tentsioaren gorabeherak gutxitzen dituena produktuaren egonkortasun orokorra hobetzeko, eta industria-mailako PCB bideratzeak EMC errendimendua nabarmen hobetzen du eta sistemaren interferentziak murrizten ditu. Gainera, pertsonalizazio integrala eskaintzen dugu; besterik gabe, eman zure eskakizunak interfazearen definizioak, konektore motak eta muntatzeko zuloen posizioak, eta zure ekipamenduarekin bat datorren diseinu osoa emango dugu.

Zergatik aukeratu AEB

Gu aukeratzeak LVDS-ra TTL seinale bihurtzeko taula erostea baino gehiago esan nahi du --- ingeniaritza-aliatu esperientziadun batekin lankidetzan ari zara pantaila industrialaren integrazioan.

OEM eta ODM garapen pertsonalizatua, LCD bateragarritasunaren ebaluazioa, kableen pertsonalizazioa, firmware optimizazioa, lote txikiko prototipoak, ekoizpen masiboko gaitasunak, kalitatearen ikuskapen zorrotza eta epe luzerako produktuaren erabilgarritasuna barne hartzen dituzten soluzio integralak eskaintzen ditugu. Gure ikuspegi integralak hornitzaile anitzetatik eskuratzearekin lotutako alferrikako kalitate-arriskuak kentzen laguntzen du.

Ohiko galderak

1.G.: Zer LCD panel bateragarriak dira LVDS-ra TTL seinale bihurtzeko taula honekin?

E: Plakak 50 pin TTL/RGB LCD paneletarako laguntza zabala du pinout definizio berarekin.

Q2: Konektorea pertsonalizatu al daiteke?

A: Bai. Konektore mota, pin esleipena, kablearen luzera eta interfazearen definizioa guztiz pertsonalizatu daitezke.

3.G.: Arbelak ebazpen desberdinak onartzen ditu?

A: Bai. Dagokion firmware eta hardware konfigurazioak eskaintzen ditugu LCD bereizmen eta denbora-baldintza desberdinetara egokituta.

Q4: Produktu hau ingurune industrialetarako egokia al da?

A: Erabat. Industria-mailako osagaiekin diseinatua eta EMC (Bateragarritasun Elektromagnetikoa) errendimendurako optimizatuta, plaka hau funtzionamendu jarraitu eta egonkorra izateko eraikita dago.

5.G.: Bat datozen LVDS kableak eman al ditzakezu?

A: Bai. Kable multzo osoak eskaintzen ditugu, LVDS kableak, atzeko argiaren kableak, elikatze kableak eta arnes pertsonalizatuak barne.

Q6: Laguntza teknikoa eskaintzen al duzu?

A: Bai. Gure ingeniaritza taldea eskuragarri dago LCD bateragarritasunaren ebaluazioan, interfazeen arazketan eta sistemaren integrazioan laguntzeko.

Q7: Zein da ohiko denbora-tartea?

E: eredu estandarrak normalean 2 eta 3 aste arteko epea dute. Proiektu pertsonalizatuetarako, entrega-epea diseinuaren konplexutasunaren araberakoa da.

8.G.: Laginaren ebaluazioa eskuragarri al dago?

A: Bai. Oso gomendatzen dugu produkzio masiboaren aurretik ingeniaritza egiaztatzeko lagin eskaerak egitea.

9.G.: Epe luzerako hornidura-bermeak eskaintzen dituzu?

A: Bai. Industria-proiektuetarako, produktuen bizi-ziklo luzeak onartzen ditugu eta epe luzerako hornikuntza-plangintza eskaintzen dugu ahal den guztietan.

10.G.: Plaka honek onartzen al dezake kanal bakarreko eta kanal bikoitzeko LVDS sarrera?

A: Bertsio estandarrak kanal bakarreko LVDS sarrera onartzen du (8 bit). Kanal bikoitzeko LVDS sarrera-eskakizunetarako, plakaren diseinua pertsonaliza dezakegu zure LCD panelaren denbora eta konektoreen zehaztapenetan oinarrituta. Mesedez, eman zure panelaren modeloaren zenbakia edo interfazearen definizioa ebaluatzeko.
