Gaur egun ekipamendu industrialetarako ukipen-panel kapazitiboak aukeratzerakoan, pantailaren tamainan, ukipen-puntuetan, estalki-beira eta laminazio optikoan egon ohi da arreta nagusia. Hala ere, funtsezko zehaztapen tekniko bat ez da alde batera utzi behar: ukipen-seinalearen interfazea.
Zein da USB eta I²C-ren arteko benetako aldea ukipen-panel capacitibo industrialetarako? Eta are garrantzitsuagoa dena, nola aukeratu behar duzu zure proiekturako interfaze egokia?
OEM eta ODM bezeroentzat, aukera hein handi batean ostalari-sistemaren, kontroladorearen arkitekturaren, software-ingurunearen eta diseinu mekanikoaren araberakoa da.
SKY-TDM-k ukipen-panel pertsonalizatuak eskaintzen ditu HMI industrialetarako, gailu medikoetarako, sistema txertatuetarako, terminal adimendunetarako eta automatizazio aplikazioetarako, USB, I²C eta beste interfaze-aukeretarako laguntzarekin.
Ukipen-datuak ostalari-sistemara transmititzen ditu USB komunikazio-protokoloa erabiliz. USB interfaze periferiko ohikoenetako bat denez, aukera ezin hobea da ordenagailu industrialetara, Windows/Linux/Android plataformetara, autozerbitzuko kioskoetara, pantaila komertzialetara eta txertatutako ordenagailuetara konektatzeko.
USBaren abantailarik handiena erosotasuna da. Garapen-taldeek ukipen-panela ostalari sistemara erraz konekta dezakete PCB nagusian komunikazio-zirkuitu dedikaturik diseinatu gabe, eta horrek asko murrizten du produktua garatzeko denbora.
I²C sistema txertatuetan serieko komunikazio interfaze arrunta da.
I²C ukipen-panelak zuzenean komunikatzen dira mikrokontrolagailuekin edo prozesadoreekin I²C busaren bidez, eta ezin hobeak dira hardware diseinu pertsonalizatuetarako.
Adibidez, industria-proiektu batek dagoeneko kontrol-plaka nagusi bat badu, normalean nahiago da ukipen-kontrolagailua prozesadorera konektatzea I²C bidez. Kasu honetan, I²C hardware-arkitekturaren zati banaezin gisa jokatzen du, ez kanpoko periferiko gisa.

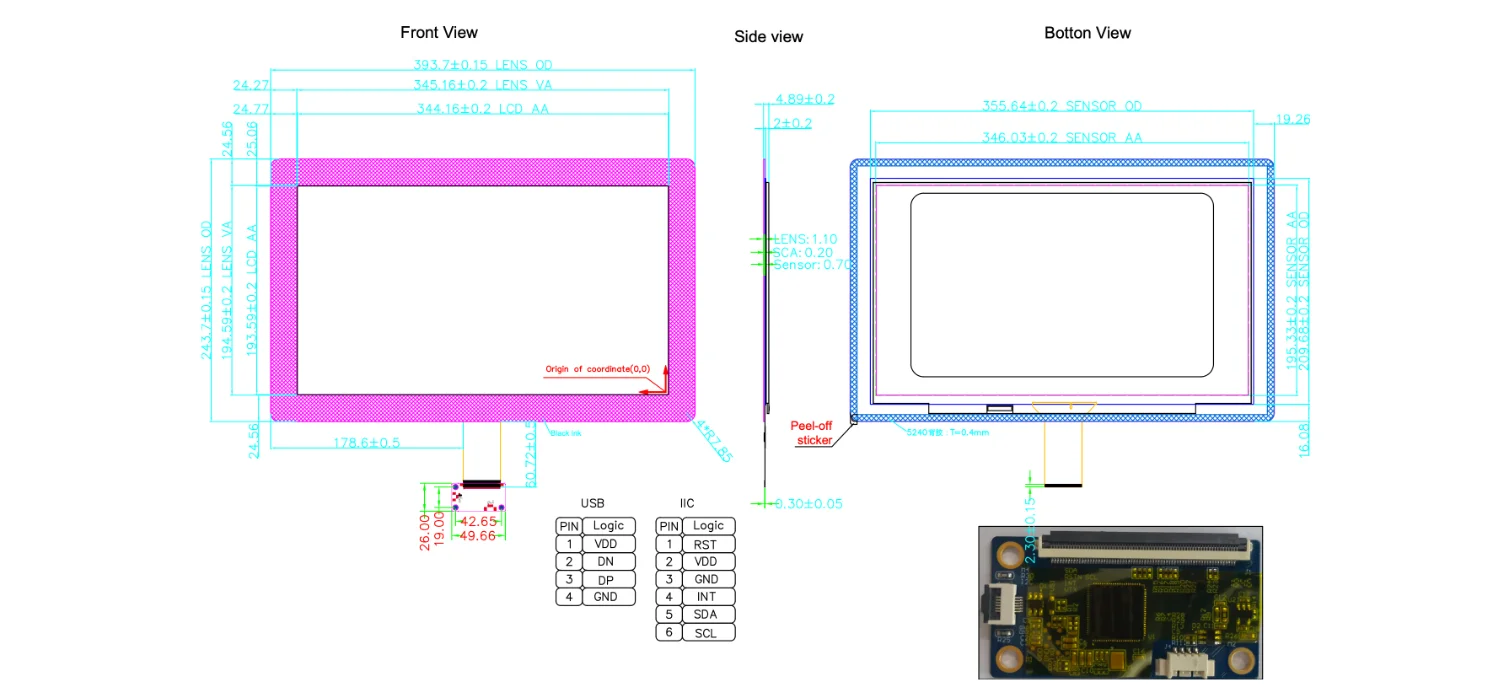

| Ezaugarri | USB ukipen-panela | IIC ukipen-panela |
| Integrazio metodoa | Kanpoko periferikoa | Txertaturiko komunikazioa |
| PC industriala | Bikaina | Gutxiago erosoa |
| MCU txertatua | Posible | Bikaina |
| OS bateragarritasuna | Orokorrean erosoa | Sistemaren integrazioa eskatzen du |
| Garapena | Azkarrago ordenagailuan oinarritutako proiektu askotan | Hardware/firmware garapena eskatzen du |
| PCB integrazioa | Gutxiago zuzena | Oso integratua |
| Kable aplikazioa | Malguagoa | Konexio laburretarako hobeto egokitzen da |
| Hardwarearen pertsonalizazioa | Ona | Bikaina |
| Erabilera tipikoa | HMI, kioskoa, ordenagailuan oinarritutako terminala | HMI txertatua, ekipamendu pertsonalizatua |
Horregatik, ukipen-panelaren tamaina bera egon daiteke USB zein IIC bertsioetan.
Ukipen-teknologia antzekoa izan daiteke, baina sistema integratzeko metodoa ezberdina da.
●Integrazio errazagoa: HMI sistem industrialetarako, USB ukipen-panelak errazagoak dira integratzen, ostalari-plataformak dagoeneko USB onartzen duelako.
●Platformen bateragarritasun bikaina: merkatuan dauden sistema eragile nagusiek USBa onartzen dute natiboki, Windows, Android eta Linuxen interfaze estandarra bihurtuz.
●HMI sistema autonomoetarako aproposa: ordenagailu autonomoak edo txertatutako ordenagailuak erabiltzean, USB-ak komunikazio-konexio erosoa eskaintzen du.
●Garapen bizkortua: proiektu baten hasierako faseetan, USB-ak ukipen-panelaren erabilgarritasuna azkar ebaluatzeko aukera ematen du, komunikazio-interfaze dedikatuak aurretik garatu behar izan gabe.
●Integrazio txertaturako diseinatua: ukipen-panela bat sistema txertatu batean zuzenean integratzen denean, I²C interfazea da aukerarik egokiena.
●Bus-arkitektura sinplea: I²C-k bi hariko komunikazio-egitura erabiltzen du, eta hori oso erakargarria da interfaze baliabide mugatuak dituzten PCB txertatuentzat.
●Hardware-kontrol handiagoa: beren kontrol-plakak eta firmwarea modu independentean garatzen dituzten bezeroentzat, I²C interfazeak ukipen-komunikazio-arkitekturaren gaineko kontrol handiagoa eskaintzen du.
●Pertsonalizatutako gailuetarako aproposa: I²C bereziki erabilgarria da ukipen-panela eta kontrol-taula nagusia modu sinkronoan diseinatuta dauden OEM gailuetarako.
Interfaze ezberdinek abantaila desberdinak eskaintzen dituzte, eta ukipen-interfaze bakar bat ere ez da HMI industrialaren eszenatoki guztietara egokitzen. Jarraibide hauek ikus ditzakezu:
● Ordenagailu industrialak + ukipen-panelak: USBa da normalean aukera erosoena.
●MCUak + ukipen-panel txertatuak: I²C da normalean aukera egokiena.
● Kontrol-taulak pertsonalizatuak: I²C-k hardware integrazio sakonagoa eskaintzen du.
●Prototipatu azkarra: USBak hasierako probak eta ebaluazioa erraztu ditzake.
●Ekoizpen masiboa: USB eta I²C bideragarriak dira; azken erabakia benetako hardware eta software arkitekturan oinarritu behar da.
Gaur egun, gure ukipen-panelek USB/I²C ukipen-panel kapazitiboen produktu ugari eskaintzen dituzte, HMI industrialetarako eta aplikazio txertatuetarako pantaila-tamaina desberdinak estaltzen dituztenak.
Hau oso galdera garrantzitsua da.
Komunikazio-interfazea ukipen-datuak transmititzeaz arduratzen den arren, ukimen-esperientzia orokorra faktore anitzen konbinazio batek zehazten du. Hauek dira nagusiki: ukipen-sentsorearen diseinua, ukipen-IC, firmwarea, sentsoreen bideratzea, estalkiaren beiraren lodiera, eskularru-ukipen-laguntza, EMI/ESD ingurunea, laminazio optikoko prozesua eta ostalari-sistema. Beraz, USB eta I²C artean aukeratzea ukipen-panel industrial bat garatzeko urrats bat besterik ez da eta ez du ukipen-errendimenduan eragiten.
Proiektuaren diseinuaren hasieran, hurrengo bost puntu gakoetan oinarrituta interfaze egokia zehaztu dezakezu:
●Egiaztatu ostalari-plataforma: ukipen-panela ordenagailu industrial batera, Android plaka batera, Linux sistema batera edo MCU batera konektatuko al da?
●Egiaztatu Kontrolagailu Nagusia: Plakak dagoeneko USB edo I²C interfazeak eskaintzen al ditu?
● Egiaztatu Egitura Mekanikoa: Non jarriko da ukipen-paneleko kontrolagailua? Zenbat luze izan behar du FPC edo zinta kableak? Non instalatuko da konektorea?
●Egiaztatu software-ingurunea: garapen-taldeak badu dagoeneko beharrezko kontrolatzaile edo firmware-laguntza?
● Egiaztatu Ekoizpen Plana: produktua produkzio masiboan sartzear badago, interfazearen hautaketa berretsi behar da PCB amaierako diseinua baino lehen.
Ukipen-panel industrial profesional bat ez da hautatu behar pantailaren tamainaren arabera soilik. Irtenbide osoak elementu hauek oso kontuan hartu behar ditu:
Ukitu Teknologia → Sentsorea → Kontrolagailuaren IC → Interfazea → Estalkiaren beira → FPC → Firmwarea → Integrazio mekanikoa → Aplikazio-ingurunea
Ikuspegi holistiko hau bereziki garrantzitsua da ekipamendu industrialetarako, gailu medikoetarako, automatizazio sistemetarako eta epe luzerako funtzionamendurako diseinatutako beste produktuetarako.
Beraz, interfaze egokia ez da zertan zehaztapen handienak dituena izan, bezeroaren produktu osoan fidagarritasunez integra daitekeena baizik.
HMI industrialak, gailu medikoak, automatizazio sistemak, autozerbitzuko kioskoak edo kapsulatutako produktuak garatzen ari bazara, eman zure ukipen-pantailaren tamaina, ostalari-plataforma, sistema eragilea, marrazki mekanikoak eta interfaze-eskakizunak.
SKY-TDMukipen-panelek zure proiekturako ukipen-panel eta interfaze-konfigurazio egokiena gomenda dezakete.
Jar zaitez gurekin harremanetan gaur USB, I²C edo USB + I²C ukipen kapazitiboen soluzio konbinatuak lortzeko.
