HDMI eta VGA eta DVI LVDS Industrial LCD Controller Board

Pantaila industrialeko proiektu askok PCko bideo irteera estandarrak --- HDMI, VGA edo DVI--- TFT LCD panel industrialak gidatzen dituzten LVDS seinaleetara bihurtzea eskatzen dute. Interfaze anitzeko plakek DP, C mota eta eDP onartzen duten arren, fabrikako ekipo gehienek (PLCak, ordenagailu industrialak eta ondare kontrolatzaileak) HDMI, VGA edo DVI erabiltzen dituzte irteera nagusi gisa.

SKY-TDMHDMI eta VGA eta DVI LVDS Industrial LCD Controller Boardbehar zehatz horri erantzuten dio. Ordenagailu industrialetan aurkitzen diren hiru bideo-iturri ohikoenak onartzen ditu eta LVDS panelak gidatzen ditu DP-rako HDMI egokitzailerik edo C motako bihurketa-kablerik beharrik gabe --- kostua aurreztuz eta seinale-katean hutsegite-puntuak murriztuz.

Plaka hau ekipamendu-fabrikatzaileei hornitu diegu HMI panelen bertsio berritzeko, CNC makinen bistaratzeen ordezkapenetarako eta orga medikoen pantaila integratzeko, non bideo irteera estandarrak LVDS panel industrialetara konektatu behar diren. Dagoeneko HDMI, VGA edo DVI iturriak eta LVDS panelak erabiltzen dituzten bezeroentzat, plaka honek soluzio zuzena eskaintzen du erabili gabeko DP, C mota edo eDP funtzioengatik ordaindu gabe.

Ezaugarri nagusiak

1. Ordenagailu industrialetarako hiru sarrera estandarrak

- HDMI-k ordenagailu industrial modernoak eta sistema txertatuak onartzen ditu

- VGA antzinako kontrolagailuetara eta hardware zaharragoetara konektatzen da

- DVI-k seinale digitalaren bidea eskaintzen du lan-estazio industrialetarako

- DP edo C motako laguntzarik ez izateak kostu txikiagoa dakar aplikazio estandarrentzat

2. LVDS Panel Gidatzea Optimizatua

- Kanal bakarreko/bikoitzeko LVDS irteerak onartzen ditu1920 × 1080 @ 60 Hz

- 6 biteko, 8 biteko eta 10 biteko LVDS panelekin bateragarria

- Panelaren tentsioa hauta daiteke (3,3V/5V/12V) hainbat LCD modelotarako

- Denbora-parametro erregulagarriak panelaren eskakizun espezifikoetarako

3. Industria-mailako seinaleen osotasuna

- EMI baxuko diseinuak inguruko ekipoekiko interferentziak murrizten ditu

- DC sarrera zabala (8-25V) 12V edo 24V industriako elikatze sistemetarako

- Atzeko argiaren kontrolatzaile integratua PWM distira kontrolarekin

- Irudi-irteera egonkorra fabrikako potentziaren gorabeheretan

4. OEMentzako integrazio sinplifikatua

- JST 2x15 LVDS irteerako konektore estandarra paneleko kable arruntekin bat dator

- PCB trinkoaren tamaina bistaratze industrial gehienetara egokitzen da

- Taula bakarreko irtenbideak kanpoko bihurgailuen kaxak ezabatzen ditu

- Epe luzeko bizi-zikloaren hornidura urte anitzeko ekipamenduen ekoizpenerako

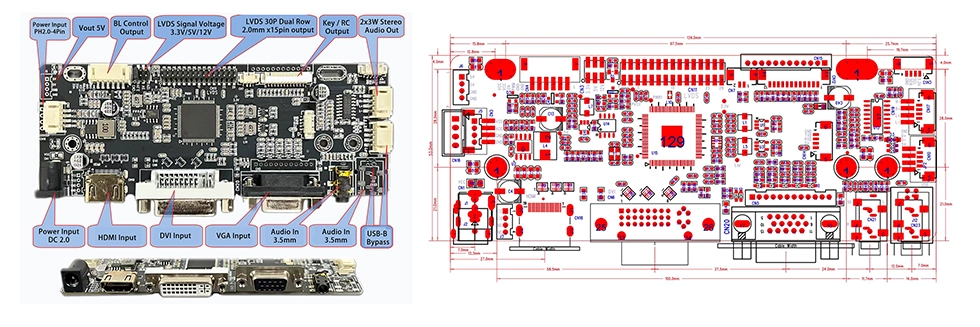

Interfazeak eta neurriak

JST 2x15 Pin LVDS Irteerako Interfazea

6 pin 2,0 mm atzeko argiaren interfazea

Aplikazio tipikoak

Gure HDMI eta VGA eta DVI-ra LVDS Industrial LCD Controller Board batez ere aplikazio industrialetarako diseinatuta daude, eta aparteko egonkortasuna eskaintzen dute. Hainbat industriatan oso erabiliak dira, besteak beste, automatizazio industrialeko HMI panelak, CNC makinen operadorearen terminalak, diagnostiko medikoa eta pazienteak monitorizatzeko ekipoak, industria paneleko ordenagailuak eta txertatutako kontrolagailuak, marko irekiko ukipen-monitoreak, autozerbitzuko kioskoak eta terminal interaktiboak, txikizkako POS sistemak, garraio-pantailak eta fabrikako ekoizpen-ekipamendu adimentsuak.

Noiz aukeratu taula hau eta interfaze anitzeko plaka

Zein kontrol-taula egokitzen da zure proiektura?

SKY-TDM-k bi LCD kontrolagailu industrialeko plaka eskaintzen ditu. Hona hemen nola aukeratu:

Aukeratu plaka hau (HDMI/VGA/DVI LVDSra) baldin eta:

- Zure bideo-iturriak HDMI, VGA edo DVI soilik dira (ez da beharrezkoa DP/Type-C)

- Zure LCD panelak LVDS interfazea erabiltzen du (ez eDP panelik)

- Aplikazio industrial estandarretarako kostu optimizatutako irtenbide bat behar duzu

- DP Alt modua, C mota edo eDP funtzioengatik ordaintzea saihestu nahi duzu

- Dagoeneko HDMI/VGA/DVI irteerak dituzten ekipoak berritzen ari zara

Aukeratu Interfaze Anitzeko Plaka (HDMI/DP/VGA/Type-C LVDS/eDPra) baldin eta:

- Zure sistemak DisplayPort edo USB motako C bideo iturriak ditu

- eDP panelaren laguntza behar duzu

- Plataforma berri bat garatzen ari zara bideo sarrera-eskakizun anitzekin

- Zure aplikazioak 4K bereizmen laguntza behar du

- Interfazearen malgutasun maximoa behar duzu etorkizunari aurre egiteko

Automatizazio industrial, medikuntza eta kiosko aplikazio gehienetarako PC irteera estandarrak eta LVDS panelak dituztenetarako, plaka honek funtzionalitatearen eta kostuaren oreka optimoa eskaintzen du.

Zergatik aukeratu SKY-TDM

✔ Industria-mailako fidagarritasuna

Lehen mailako osagai elektronikoekin eraikia, industria-ingurune gogorretan iraupen luzeko funtzionamendu egonkorra bermatzeko.

✔ Pantaila bakarreko ekosistema

LCD panelak, ukipen-pantailak, kontrolagailu-plakak, lotura optikoak eta pantaila-kable pertsonalizatuak eskaintzen ditugu, zure pantaila-multzo osoa iturri bakarreko erosketa ahalbidetuz.

✔ OEM eta ODM pertsonalizazio integrala

Gure taldeak guztiz onartzen ditu zure pertsonalizazio beharrak. Produktuaren itxura fisikoa, interfazeak, seinale-kableak eta potentzia sarrera/irteera egokitu ditzakegu zure eskakizun zehatzen arabera.

✔ Epe luzerako hornikuntza egonkorra

Materialen Faktura (BOM) kudeaketa zorrotzak osagaien zaharkitze bat-batean saihesten du, eta hori funtsezkoa da urte anitzeko produkzio-laguntza behar duten gailu industrialetarako.

✔ Ingeniaritza Laguntza Dedikatua

Gure taldeak zurekin jarraituko du prototipoen baliozkotze fasetik ekoizpen masibora arte, proba-arazoak etengabe jarraituz eta irtenbide teknikoak emanez.

Kalitatearen Bermea

Gure HDMI eta VGA eta DVI-tik LVDS Industrial LCD Controller Board guztiak ikuskapen-prozesu estandarizatuak eta proba-prozedura zorrotzen multzo osoa jasaten dituzte. % 100eko egiaztapen funtzional osoa, seinalearen osotasuna eta irteerako egonkortasunaren probak, etengabeko erretze probak (eskaeran eskuragarri), elikadura-horniduraren egonkortasunaren zikloko probak eta interfazearen komunikazioaren egiaztapen osoa egiten ditugu. Urrats hauek produktu bakoitzaren erabilgarritasuna eta osotasuna bermatzen dute bidali aurretik. Gure kalitate-baheketa zorrotzak ekipamendu industrialeko OEM-ek eremuan huts egiteko arriskua murrizten du azken erabiltzailearen aplikazioetan.

Ohiko galderak

Q1: Zein da plaka honen eta SKY-TDM-ren interfaze anitzeko plakaren arteko desberdintasun nagusia?

E: Plaka honek LVDS irteera duten HDMI, VGA eta DVI sarreretan oinarritzen da --- ordenagailu industrialetan eta ondare kontrolagailuetan aurkitzen diren hiru interfaze ohikoenak. DP, C mota eta eDP beharrezkoak ez diren aplikazio estandaretarako kostu optimizatutako irtenbidea eskaintzen du.

2.G.: Arbel honek 1920 × 1080 baino bereizmen handiagoak onar ditzake?

A: Plaka hau LVDS panel industrialetarako optimizatuta dago1920 × 1080 @ 60 Hz. eDP panelak dituzten 4K edo bereizmen handiagoko aplikazioetarako, eDP irteerak onartzen dituen interfaze anitzeko plaka gomendatzen dugu.

3.G.: Erabili al dezaket plaka hau 12V eta 24V-ko elikadura-iturriekin?

A: Bai. Plakak DC sarrerako sorta zabala onartzen du8V-tik 25V-ra, fabrikako automatizazioetan eta ekipamendu medikoetan aurkitu ohi diren 12V eta 24V industriako potentzia sistemekin bateragarria eginez.

4.G.: Nola jakin dezaket nire LCD panela bateragarria den?

A: Mesedez, eman zure LCD panelaren modelo zenbakia. Gure ingeniaritza taldeak LVDS pin mapaketa, panelen tentsioa, denbora-parametroak eta bereizmenaren bateragarritasuna egiaztatuko ditu. Bat datozen LVDS kableak ere eman ditzakegu.

Q5: Plaka hau bateragarria al da ukipen-pantaila erresistente eta kapazitiboekin?

A: Bai. Ukipen-interfazearen integrazioa onartzen dugu PCAP nahiz ukipen-pantaila erresistenteetarako USB, I²C edo UART bidez. Taula zure ukipen-kontrolagailuarekin parekatu daiteke pantaila-soluzio oso baten parte gisa.

Q6: Zein da HDMI eta VGA eta DVI-ra LVDS Industrial LCD Controller Board-en bizi-ziklo tipikoa?

E: Plaka hau epe luzerako osagaien hornikuntzarekin diseinatuta dago 8-15 urteko ekoizpen-laguntza behar duten ekipamendu industrialetarako. BOM kontrol zorrotza mantentzen dugu osagaien bat-bateko zaharkitze saihesteko.

Q7: Panelekin bat datorren firmwarea eskaintzen al duzu?

A: Bai. Firmwarea pertsonalizatzen dugu zure LCD panelaren denbora, bereizmena eta funtzionamendu-parametroetarako. Horrek zure pantaila-panelarekin plug-and-play integratzea bermatzen du.

Jarri gurekin harremanetan

LCD kontrolatzaile industrialeko plaka fidagarriak eskuratzen ari al zara zure pantaila txertatutako proiekturako?

HDMI/VGA/DVI estandarra LVDS kontrolatzaile-plakak edo pantaila-multzo guztiz pertsonalizatuak behar dituzun ala ez, SKY-TDM-ren ingeniaritza taldeak zure proiektua onartzen du hasierako kontzeptutik fabrikazio masiboraino.

Mesedez, eman xehetasun hauek zure kontsultan:

• LCD panelaren modelo-zenbaki zehatza

• Pantailaren tamaina eta jatorrizko bereizmena

• Beharrezko bideo sarrerako interfazeak

• Funtzionamendu-tentsioaren zehaztapenak

• Ukipen-pantaila mota (hala badagokio)

• Helburuko aplikazio eta ingurune eragilea

• Urteko eskaera-kopuru estimatua

• Pertsonalizazio eskakizun zehatzak

Gure ingeniariek zure zehaztapenak ebaluatuko dituzte, bat datozen hardware gomendioak, marrazki teknikoak eta aurrekontu lehiakorrak emango dituzte 24 orduko epean.
