Nola sinplifikatu dezake HDMI-rako TTL interfazearen AD plaka LCD industrialaren integrazioa

Seinale bihurketa fidagarria behar duten OEM pantaila proiektuetarako,HDMI To TTL Interfazea AD taulatikSKY-TDMHDMI bideo iturriak TTL/RGB TFT LCD panelekin konektatzeko modu praktikoa eskaintzen du. Panel erregulagarria den tentsioa, LED atzeko argiaren kontrola integratua, firmware pertsonalizagarria eta diseinu industrial trinkoa egokia da ekipo txertatuetarako, HMI terminaletarako, tresna medikoetarako, laborategiko gailuetarako eta espazio-mugarik gabeko beste pantaila-aplikazioetarako.

HDMI To TTL Interface AD ​​Board batek HDMI bideo iturri baten eta TFT LCD panel bateragarri baten arteko kontrol-zubi gisa funtzionatzen du TTL/RGB seinaleztapena erabiliz. Ekipamenduen fabrikatzaileentzat, kontrolagailu mota honen balioa oinarrizko seinaleen bihurketa baino haratago zabaltzen da. Panelen tentsioaren hautaketak, pantailaren denborak, atzeko argiaren kudeaketa, interfazeen bat etortzea, firmwarearen konfigurazioa eta PCB fidagarritasunak eragina izan dezakete txertatutako pantaila-sistema baten arrakasta. SKY-TDM irtenbideak TTL interfazearen konfigurazio anitz onartzen ditu, 3.3V/5V paneleko tentsioaren doikuntza, LED atzeko argiaren kontrola integratua, firmware pertsonalizagarria eta 8-18V DC-ko potentzia sarrera. Ezaugarri hauek ingeniariei zirkuitu osagarriak murrizten laguntzen diete, kableatuak errazten, LCD integrazioa bizkortzen eta pantaila-produktu industrial malguagoak garatzen dituzte.

Aurkibidea

1. Zer da HDMI To TTL Interfazea AD taula?
2. Zergatik da garrantzitsua HDMI-to-TTL bihurketa TFT LCD proiektuetarako?
3. Zeintzuk dira ebaluatu beharreko ezaugarri nagusiak?
4. Funtsezko zehaztapen teknikoak
5. Non erabil daiteke taula?
6. Nola hurbildu behar dute ingeniariek LCD integrazioa?
7. Nola hobetzen du pertsonalizazioak proiektuen bateragarritasuna?
8. Maiz egiten diren galderak
9. Ondorioa eta Proiektuaren Laguntza

Zer da HDMI To TTL Interfazea AD taula?

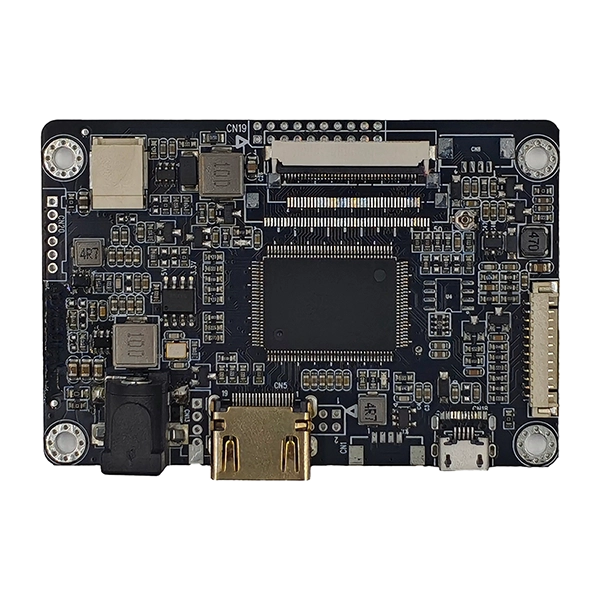

HDMI To TTL Interface AD ​​Board LCD kontrolagailu bat da, HDMI iturri batetik bideo informazioa TTL/RGB TFT LCD panel bateragarri batek prozesatu dezakeen seinale formatuan bihurtzen duena. HDMI oso erabilia da ordenagailuek, sistema txertatuek, kontrolagailu industrialek eta beste bideo-iturri digital moderno batzuek, TFT LCD panel askok RGB edo TTL interfaze paraleloak erabiltzen dituzten bitartean.

Kontrolagailu egokirik gabe, baliteke ingeniariek ostalari sistema birdiseinatu edo seinale bihurtzeko zirkuitu osagarriak garatu behar izatea. Kontrolagailu dedikatu batek integrazio bide zuzenagoa eskaintzen du eta seinaleen prozesamendua, panelaren potentziaren kudeaketa, denboraren konfigurazioa eta atzeko argiaren kontrola konbinatu ditzake soluzio trinko batean.

SKY-TDM HDMI To TTL Interface AD ​​Board bereziki diseinatuta dago LCD industrialaren integraziorako. Bere produktuaren zehaztapenen arabera, TTL/RGB pantaila-irteeraren konfigurazioak, 3.3V edo 5V paneleko tentsio erregulagarria, LED kontrolatzaile integratua, firmware pertsonalizagarria eta 8-18V DC hornidura sorta onartzen ditu.

Zergatik da garrantzitsua HDMI-to-TTL bihurketa TFT LCD proiektuetarako?

Pantaila integratzeak dimentsio fisiko egokiak dituen LCD bat hautatzea baino gehiago dakar askotan. Ingeniariek bideo-iturria, interfazea, tentsioa, denbora, atzeko argia, konektorea eta egitura mekanikoarekin bat egin behar dituzte.

HDMI-to-TTL kontrolagailu egoki batek integrazio-erronka arruntei aurre egiten lagunduko die:

• Interfazearen bateragarritasuna:HDMI bideo iturrien eta TTL/RGB TFT panelen arteko konexio praktikoa eskaintzen du.
• Potentzia parekatzea:Panelaren tentsio erregulagarriak LCD eskakizun elektriko desberdinak betetzen laguntzen du.
• Atzeko argiaren kudeaketa:LED atzeko argiaren kontrola integratuak kontrolatzaile-zirkuitu bereizi baten beharra murrizten du.
• Firmwarearen egokitzapena:Bistaratzeko denbora eta beste parametro batzuk LCD modelo zehatzetarako pertsonaliza daitezke.
• Instalazio trinkoa:Kontrolagailuaren diseinu txiki bat baliotsua izan daiteke itxituraren espazioa mugatua den lekuetan.
• Garapenaren eraginkortasuna:Prest kontrolagailuen arkitektura batek OEM taldeak behar duen pantaila-interfazearen garapena murriztu dezake.

Zeintzuk dira ebaluatu beharreko ezaugarri nagusiak?

1. TTL/RGB Interfazearen konfigurazio anitz

TFT panel ezberdinek FPC pin esleipen eta seinale konfigurazio desberdinak erabil ditzakete. Plakak hainbat interfaze antolamendu onartzen ditu, 40 pin eta 50 pin RGB konfigurazioak barne, ingeniariei malgutasun handiagoa emanez panel egokiak hautatzeko orduan.

2. Panelaren tentsio erregulagarria

Kontrolagailuak 3.3V eta 5V paneleko irteerako tentsio hautagarriak onartzen ditu. Garrantzitsua da tentsio bateraezina hornitzeak pantailaren ezegonkortasuna eragin dezakeelako edo panelen elektronika kaltetu dezakeelako. Tentsioaren hautaketa beti egiaztatu behar da LCD fabrikatzailearen zehaztapen elektrikoen arabera.

3. LED atzeko argiaren kontrolatzaile integratua

Atzeko argiaren kontrol-zirkuitu integratuak sistemaren arkitektura sinplifikatzen du pantailaren kontrola eta LED atzeko argiaren kudeaketa plaka berean konbinatuz. Atzeko argiaren interfazeak potentzia, ON/OFF eta PWM/Vadj-ekin erlazionatutako konexioak eskaintzen ditu sistema maila kontrolatzeko.

4. Firmware pertsonalizagarria

LCD panelek denbora-parametro egokiak behar dituzte irudiak behar bezala bistaratzeko. Firmwarearen pertsonalizazioak bereizmena, denbora, pantailaren orientazioa, abioko logotipoa eta OSD konfigurazioa bezalako parametroak har ditzake, proiektuaren eskakizunen arabera.

5. Industriara zuzendutako diseinua

Ekipamendu industrialek etengabe funtziona dezakete eta interferentzia elektrikoak, tenperatura-aldaketak eta espazio-mugak izan ditzakete. Kontroladorea potentzia-kudeaketa egonkorrarekin, seinaleen bideratze optimizatuarekin eta EMI-k kontzientziatuta dagoen ingeniaritzarekin diseinatuta dago txertatutako aplikazio zorrotzak laguntzeko.

Funtsezko zehaztapen teknikoak

Hurrengo taulak HDMI To TTL Interface AD ​​plakaren argitaratutako zehaztapen nagusiak laburbiltzen ditu:

Ingeniariek elektrizitate, denbora, mekaniko eta konektoreen zehaztapen osoa berretsi beharko lukete hautatutako LCD panelaren aurka eskaera bat egin edo ekoizpen masiboa hasi aurretik.

Non erabil daiteke taula?

Arkitektura trinkoak eta pantaila-interfaze konfiguragarriak HDMI To TTL Interface AD ​​Board erabilgarria egiten dute kapsulatutako hainbat aplikaziotarako. Erabilera-kasu tipikoak honako hauek dira:

• HMI industriala:Konektatu industria-ordenagailuak edo kontrolagailuak TFT operadoreen pantaila trinkoetara.
• Tresna medikoak:Diagnostikorako, monitorizaziorako eta laborategiko ekipoetarako pantaila-interfazea eskaintzea.
• Proba ekipamendu eramangarriak:Onartu pantaila trinkoak non PCB espazioa eta energiaren kudeaketa garrantzitsuak diren.
• Eraikinen automatizazioa:Kontrol- eta monitorizazio-terminaletan erabiltzen diren unitate-pantailaren moduluak.
• Segurtasun ekipoak:Integratu TFT pantailak monitorizazio eta kontrol gailu trinkoetan.
• Txertatutako terminalak:Eman HDMI-to-TTL konexio bat pertsonalizatutako gailu industrial eta adimendunetarako.

Aplikazio hauek, oro har, antzeko eskakizunak partekatzen dituzte: irudien transmisio egonkorra, panelen bateragarritasuna aurreikus daitekeena, instalazio trinkoa eta azken LCD konfiguraziora egokitu daitekeen kontroladore bat.

Nola hurbildu behar dute ingeniariek LCD integrazioa?

Pantaila-proiektu fidagarri batek LCD panelaren zehaztapenekin hasi beharko luke sarrerako konektorean oinarritutako kontrolagailu bat aukeratu beharrean. Egituratutako bateragarritasun-egiaztapen batek garapenean geroagoko birdiseinu garestiak ekidin ditzake.

1. Identifikatu LCD eredua:Berretsi panelaren pieza-zenbaki zehatza eta datu-orria.
2. Egiaztatu interfazea:Egiaztatu panelak beharrezkoa den TTL/RGB pin konfigurazioa erabiltzen duen.
3. Egiaztatu tentsioa:Lotu kontrolagailuaren paneleko tentsioaren ezarpena LCDaren zehaztapenarekin.
4. Egiaztatu denbora:Egiaztatu pixel-erlojua, denbora horizontala, denbora bertikala, sinkronizazioa eta erlazionatutako parametroak.
5. Lotu atzeko argiarekin:Berretsi LED tentsioa, korrontea, PWM eskakizunak eta konektorearen konfigurazioa.
6. Egiaztatu xehetasun mekanikoak:Egiaztatu FPCren orientazioa, konektorearen posizioa, plakaren dimentsioak eta muntatzeko baldintzak.
7. Probatu muntaia osoa:Ebaluatu irudiaren egonkortasuna, abiaraztearen portaera, distira kontrola, tenperaturaren errendimendua eta epe luzeko funtzionamendua.

LCD datu-orria, aurreikusitako aplikazioa, sarrera-iturburua eta itxitura-murrizketak kontrolagailu-hornitzaileari emateak parekatze-prozesua dezente eraginkorragoa izan dezake.

Nola hobetzen du pertsonalizazioak proiektuen bateragarritasuna?

Kontrolagailu estandarrak aplikazio arruntetarako erabilgarriak dira, baina OEM produktuek sarritan konfigurazio generiko baten bidez konpondu ezin diren baldintzak dituzte. Beraz, firmwarearen eta hardwarearen pertsonalizazioa pantailaren garapenaren zati garrantzitsu bat bihur daiteke.

SKY-TDM-k pertsonalizazio aukerak eskaintzen ditu, besteak beste:

• LCD bereizmena eta denboraren konfigurazioa
• Bistaratu fotograma-tasa eta irudi-parametroen doikuntza
• Abiatzeko logotipoa eta abiarazteko interfazearen pertsonalizazioa
• OSD menuaren konfigurazioa
• Pantailaren orientazioaren doikuntza
• TTL/RGB kablea eta FPC konektorea bat datoz
• Atzeko argiaren distira eta potentzia-sekuentziaren optimizazioa
• PCB serigrafia eta etiketa pribatuaren pertsonalizazioa
• Muntatze mekanikoaren egokitzapena

Ikuspegi hau bereziki erabilgarria da LCD eredu definitu bat, itxitura pertsonalizatua edo produktuaren bizi-ziklo luzea duten ekipoak garatzen dituzten OEM fabrikatzaileentzat. SKY-TDM-k pantaila integratzeko gaitasun zabalagoak ere eskaintzen ditu ukipen-panelak, LCD pantailak eta LCD kontrolatzaile-plakak estaltzen dituztenak, osagai anitzeko hornikuntza errazten lagun dezaketenak.

Maiz egiten diren galderak

1.G.: Zein LCD panel funtziona dezakete HDMI To TTL Interface AD ​​plaka batekin?

Plaka TTL/RGB TFT LCD panel bateragarrietarako diseinatuta dago. Bateragarritasuna panelaren interfazearen, bereizmenaren, denboraren, tentsioaren, konektorearen eta atzeko argiaren eskakizunen araberakoa da. LCD eredu zehatza emateak ingeniaritza taldeari bateragarritasuna egiaztatzen laguntzen dio.

2.G.: firmwarea pertsonalizatu al daiteke LCD zehatz baterako?

Bai. Firmwarea proiektuaren eskakizunen arabera pertsonaliza daiteke, bistaratzeko denbora, bereizmena, orientazioa, abiarazteko logotipoa eta OSDarekin lotutako ezarpenak barne.

3.G.: taulak atzeko argiaren kontrolatzailerik al du?

Bai. Kontrolagailuak LED atzeko argiaren kontrolatzaile integratua du, kanpoko atzeko argia kontrolatzeko modulu gehigarri baten beharra murrizten laguntzen duena.

Q4: Zein paneleko tentsio onartzen du kontrolagailuak?

Argitaratutako zehaztapenek 3.3V eta 5V paneleko tentsio aukerak adierazten dituzte. Ezarpen egokia hautatu behar da LCD fabrikatzailearen zehaztapenen arabera.

Q5: taula egokia al da ekipamendu industrialetarako?

Bai. Produktua industriara zuzendutako aplikazioetarako diseinatuta dago, hala nola HMI terminalak, ekipamendu medikoa, laborategiko tresnak, proba-gailu eramangarriak eta kontrol-sistema txertatuak. Argitaratutako funtzionamendu-tenperatura-tartea -20 °C eta 80 °C artekoa da.

6.G.: SKY-TDM-k bat datozen kableak eman al ditzake?

Bai. SKY-TDM-k interfazea eta kable bat etortzea onartzen du pantaila integratzeko proiektuetarako, TTL/RGB seinale-kable pertsonalizatuak eta FPC konexioak barne.

Q7: OEM bezeroek marka pertsonalizatua eska dezakete?

Bai. Eskuragarri dauden pertsonalizazioak PCB serigrafia-markak, etiketa pribatuko ontziratzea, firmware esklusiboa eta proiektuaren beste baldintza batzuk izan ditzake.

Ondorioa eta Proiektuaren Laguntza

Pantaila-kontrolagailu egokia aukeratzeak LCD txertatutako proiektu baten eraginkortasuna eta fidagarritasuna nabarmen eragin dezake. HDMI To TTL Interface AD ​​Board batek HDMI bideo iturrien eta TTL/RGB TFT panelen arteko zubi praktikoa eskaintzen du, seinaleen bihurketa, panelaren energia-kudeaketa, atzeko argiaren kontrola eta firmware-konfigurazioa konbinatzen dituen bitartean irtenbide trinko batean. OEM fabrikatzaileentzat, denbora, firmware, kableak, konektoreak eta xehetasun mekanikoak pertsonalizatzeko gaitasunak produktuaren garapena gehiago erraztu dezake eta epe luzerako ekoizpen egonkorra onartzen du.

HMI industrial bat, tresna medikoa, laborategiko gailu bat, probagailu eramangarri bat edo kapsulatutako pantaila-produktu bat garatzen ari bazara, SKY-TDM-k zure LCD eredua eta sistemaren eskakizunak ebaluatzen lagun dezake. Arakatu HDMI To TTL Interface AD ​​taula edojarri gurekin harremanetanzure LCD datu-orriarekin, beharrezko interfazearekin, kantitatearekin eta pertsonalizazio-eskakizunekin, pantaila-kontrolagailuaren irtenbide egoki bat eztabaidatzeko.
