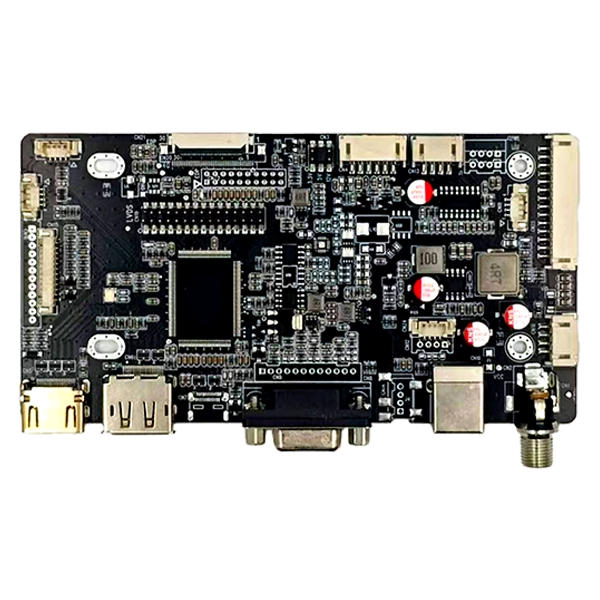

SKY-TDMgaratzen duHDMI eta DP eta VGA eta C motako LVDS EDP interfazearen AD taularaOEMei, sistema integratzaileei eta ekipamendu industrialeko fabrikatzaileei hainbat bideo-iturri LVDS edo eDP LCD panelekin konektatzen laguntzeko, pantaila-kontrolagailu malgu baten bidez. HDMI, DisplayPort, VGA eta USB motako C sarrerak LCD irteerako hainbat konfiguraziorekin konbinatuz, plakak hardwarearen konplexutasuna murrizten du, txertatutako pantaila aplikazio zorrotzak onartzen dituen bitartean.
Bistaratzeko sistema industrial modernoek askotan ordenagailu ostalari, interfaze grafiko eta LCD panel ezberdinekin lan egin behar dute. Interfaze bakoitzeko kontrolagailu bereizia erabiltzeak ingeniaritza-lana, inbentario-eskakizunak eta integrazio-denbora handitu ditzake. Interfaze anitzeko LCD kontrolatzaile-plaka batek ikuspegi praktikoagoa eskaintzen du, hainbat bideo-sarrera eta pantaila-irteera konbinatuz industria mailako PCB baten barruan.
HDMI, DP, VGA eta C motako interfazearen konfigurazioak ostalari-plataforma ugari onartzen ditu, eta LVDS eta eDP irteerek kontrolagailua TFT LCD arkitektura desberdinetarako egokia egiten dute. Plakak panelen tentsio konfiguragarria, atzeko argiaren irteera, industriako funtzionamendu-tenperaturak eta OEM/ODM ingeniaritza zerbitzuak onartzen ditu, HMI industrialetarako, CNC ekipamenduetarako, gailu medikoetarako, kioskoetarako, ikusmen automatikorako sistemetarako eta txertatutako pantailetarako egokia da.
Aurkibidea
Zergatik behar dituzte pantaila industrialek hainbat bideo-interfaze?
Nola konektatzen ditu Kontrolagailuak Pantaila Interfaze desberdinak?
Zeintzuk dira Interfaze AD taularen ezaugarri nagusiak?
Zein dira zehaztapen tekniko nagusiak?
Non erabil daiteke pantaila-kontrola hau?
Nola hobetzen du OEM eta ODM laguntzak pantailaren integrazioa?
Nola hautatu behar dute ingeniariek pantaila-kontrola egokia?
Zergatik behar dituzte pantaila industrialek hainbat bideo-interfaze?
Pantaila industrialeko proiektuek gutxitan jarraitzen dute hardware-arkitektura bakarra. Makina batek DisplayPort duen ordenagailu industrial bat erabil dezake, beste batek HDMI-n oinarritu, eta ekipo zaharragoek VGA erabil dezakete oraindik. Pantailaren aldean, LCD moduluak LVDS edo eDP erabil dezake sorkuntzaren, bereizmenaren, tamainaren eta diseinuaren arabera.
Horrek ingeniaritza-erronka komun bat sortzen du: bideo-iturburuak eta LCD panelak ez dute zertan interfaze estandar bera erabiltzen. Kontrolagailu malgurik gabe, ingeniariek bihurketa taula desberdinak behar ditzakete proiektu desberdinetarako.
Sarrera anitzeko pantaila-kontrolagailu batek arkitektura hau sinplifikatu dezake:
- HDMI bideo-iturriak ostalari-sistema digital arruntetarako.
- DisplayPort ordenagailu industrial modernoetarako eta plataforma txertatuetarako.
- VGA antzinako ordenagailuetarako eta ekipoen eguneratzeetarako.
- USB mota-C DP Alt moduarekin plataforma informatiko trinko bateragarrietarako.
- TFT LCD panel industrial bateragarrietarako LVDS irteerak.
- eDP irteerak errendimendu handiko LCD arkitektura berrientzat.
OEM proiektuetarako, malgutasun honek pantaila elektronikoa birdiseinatzeko beharra murrizten lagun dezake ostalari-plataforma aldatzen den bakoitzean.
Nola konektatzen ditu Kontrolagailuak Pantaila Interfaze desberdinak?
LCD kontrolatzaile edo AD plakaren oinarrizko eginkizuna gailu ostalari batetik bideo-informazioa jasotzea, seinalea prozesatzea eta aukeratutako LCD panelari bistaratzeko seinale egokia ematea da. Ostalariaren aldeko interfazea eta paneleko interfazeak ez dira zertan berdinak izan.
Konfigurazio honetan, HDMI, DP, VGA eta C motako bideo sarrera aukera gisa funtzionatzen dute. Kontroladoreak seinale hauek prozesatzen ditu eta LVDS edo eDP irteera ematen du konektatutako panel-arkitekturaren arabera.
Plakak kanal biko 8 biteko LVDS eta hainbat eDP konfigurazio onartzen ditu, 20 pin, 30 pin eta 40 pin FPC aukerak barne. Horrek panelen bateragarritasuna sistemaren integrazioaren zati garrantzitsu bihurtzen du. Ingeniariek LCD eredua, bereizmena, interfaze mota, pin definizioa, panelaren tentsioa, atzeko argiaren eskakizunak eta firmwarearen konfigurazioa egiaztatu beharko dituzte ekoiztu aurretik.
Esate baterako, VGAn oinarritutako makina industrial zaharrago bat berritzen duen sistema integratzaile batek lehendik dagoen LCD arkitektura gorde dezake VGA sarrera onartzen duen kontrolagailu bat erabiltzen duen bitartean. Aitzitik, sistema txertatu berri batek HDMI, DP edo C motako sarrera bateragarria erabil dezake eDP panel bat gidatzen ari zaren bitartean.
Zeintzuk dira Interfaze AD taularen ezaugarri nagusiak?
1. Bideo Sarrerako hainbat aukera
Plakak HDMI, DisplayPort, VGA eta USB motako C bideo sarrerak konbinatzen ditu. Interfaze anitzeko arkitektura honek ekipamenduen garatzaileei askatasun handiagoa ematen die ordenagailu industrialak, txertatutako plakak eta ostalari gailuak hautatzeko orduan.
2. LVDS eta eDP pantailaren bateragarritasuna
LVDS eta eDP onartzeak kontrolagailua TFT LCD teknologiaren belaunaldi desberdinetarako egokia bihurtzen du. Eskuragarri dauden konfigurazioen artean, kanal bikoitzeko 8 biteko LVDS eta 20 pin, 30 pin eta 40 pin eDP interfazeak daude.
3. Potentzia-konfigurazio malgua
Kontrolagailuak 3.3V, 5V eta 12V-ko paneleko tentsio aukerak onartzen ditu. Atzeko argiaren irteera aukerak 5V, 12V eta 24V dira. Malgutasun hori erabilgarria da eskakizun elektriko desberdinak dituzten LCD moduluak integratzean.
4. Industria Ustiatzeko Gaitasuna
Zehaztutako funtzionamendu-tenperatura tartea -20 °C eta 80 °C artekoa da. Diseinuak industria-mailako osagaiak, uhindura baxuko potentzia-diseinua eta ESD babes handiagoa ditu ekipamendu-ingurune zorrotzetarako.
5. Irudiak prozesatzeko eta zabaltzeko funtzioak
Produktuaren informazioak barneko DDR memoria, FRC prozesatzea eta 180°ko irudien biraketa zehazten ditu. Funtzio hauek baliotsuak izan daitezke txertatutako pantailetan, non irudien orientazioa eta pantailaren prozesamendua instalazio fisikora egokitu behar diren.
Zein dira zehaztapen tekniko nagusiak?
Hurrengo taulak interfaze anitzeko pantaila-kontrolagailu honetarako eskuragarri dauden zehaztapen nagusiak laburbiltzen ditu:
| Elementua | Zehaztapena |
|---|---|
| Bideo Sarrera | HDMI, DisplayPort (DP), VGA, C motakoa |
| Bistaratzeko irteera | LVDS eta eDP |
| eDP Interfazea | 20 pin / 30 pin / 40 pin FPC |
| LVDS irteera | Kanal bikoitzeko 8 biteko LVDS |
| Panelaren Tentsioa | 3.3V / 5V / 12V |
| Atzeko argiaren irteera | 5V / 12V / 24V |
| Audio anplifikadorea | 3W × 2 |
| Sarrerako tentsioa | 8V-28V |
| Funtzionamendu-tenperatura | -20°C eta 80°C artean |
LCD panelek pin definizio desberdinak izan ditzaketelako interfaze estandar orokor bera erabiltzen duten arren, ingeniariek zehaztapenak bateragarritasuna egiaztatzeko abiapuntu gisa tratatu beharko lituzkete panel guztiak zuzenean trukagarriak direla suposatu beharrean.
Non erabil daiteke pantaila-kontrola hau?
Bideo-sarrera anitz eta LVDS/eDP irteeren konbinazioak kontrolagailu mota hau industria- eta kapsulatutako pantaila-aplikazio zabaletarako egokia bihurtzen du.
HMI terminal industrialak
Giza-makina interfazeek etengabe funtzionatu behar dute ordenagailu industrialak TFT LCD pantailetara konektatzen diren bitartean. Bideo-sarrerako aukera malguek hardware-plataformaren aukeraketa eta ekipamendu-berrikuntzak errazten dituzte.
CNC Makina Interfazeak
CNC sistemek hardware informatikoaren belaunaldi desberdinak erabil ditzakete. Interfaze anitzeko kontrolagailu batek bideo iturri zaharrak edo modernoak LCD panel egokiekin konektatzen lagun dezake.
Ekipamendu medikoen pantailak
Diagnostiko mediko eta laborategiko ekipamenduak pantailaren funtzionamendu egonkorra eta LCD konfigurazioak arretaz parekatuta eska ditzakete. Panelen bateragarritasun-probak eta pantaila-parametro pertsonalizatuak, beraz, garrantzitsuak izan daitezke integrazioan.
Makineko Ikusmeneko Sistemak
Makina-ikuspegiko ekipoek normalean ordenagailu industrialak, kamerak, prozesatzeko unitateak eta operadoreen pantailak konbinatzen dituzte. Bideo-interfaze malguek bistaratze-azpisistemak ostalari-konfigurazio desberdinak egoki ditzake.
Open-Frame Monitoreak eta Kioskoak
Autozerbitzuko terminalek, kioskoek eta marko irekiko monitoreek LCD tamaina eta ostalari-plataforma desberdinak erabil ditzakete. Kontrolagailu konfiguragarri batek fabrikatzaileek beren pantaila-arkitekturaren zati bat produktuen aldaeretan estandarizatzen lagun diezaieke.
Nola hobetzen du OEM eta ODM laguntzak pantailaren integrazioa?
LCD kontrolatzaile-plaka bat aukeratzea ez da konektore mota soilik. Integrazio arrakastatsua kontrolagailua LCD panel zehatzarekin eta sistemaren arkitekturarekin bat etortzearen araberakoa da.
OEM eta ODM proiektuetarako, ingeniaritza-laguntza izan daiteke:
- LCD panelen bateragarritasuna egiaztatzea.
- Firmwarearen optimizazioa eta doikuntza.
- EDID aldaketa.
- Atzeko argiaren parametroen doikuntza.
- LVDS eta eDP kableen diseinu pertsonalizatua.
- PCB logotipoaren inprimaketa pertsonalizatutako ekipamenduetarako.
- Panelaren tentsioa eta atzeko argiaren eskakizunak bat etortzea.
Zerbitzu hauek bereziki baliotsuak izan daitezke bezeroak pertsonalizatutako pantaila-multzo bat behar duenean kontrolagailu-plaka generiko bat baino. LCDa, kontrolatzaile-plaka, kablea eta atzeko argia osagai independente gisa tratatu beharrean, pantaila-sistema osoa soluzio integratu gisa ebaluatu daiteke.
Proiektu pertsonalizatu baterako, erosleek LCD modelo-zenbakia, beharrezko bideo-sarrera, sarrera-potentzia, atzeko argiaren baldintzak, urteko zenbateko estimatua eta edozein firmware edo OEM-ren eskakizunak prestatu beharko dituzte ebaluazio teknikoaren aurretik.
Nola hautatu behar dute ingeniariek pantaila-kontrola egokia?
Kontrolatzeko plaka bat erosi aurretik, ingeniariek hainbat parametro tekniko egiaztatu beharko lituzkete, plaka bat kanpoko konektorearen itxuraren arabera soilik hautatu beharrean.
- Berretsi LCD interfazea.Zehaztu panelak LVDS edo eDP erabiltzen duen eta identifikatu konektore eta pin konfigurazio zehatza.
- Egiaztatu panelaren tentsioa.Egiaztatu LCDak 3,3 V, 5 V edo 12 V behar dituen ala ez.
- Egiaztatu atzeko argia.Berretsi behar den atzeko argiaren tentsioa, gaitu seinalea eta PWM eskakizunak.
- Egiaztatu bideoaren iturria.Identifikatu ostalariak HDMI, DP, VGA edo C motako DP Alt modu bateragarria erabiltzen duen.
- Berretsi ebazpena eta denbora.Kontrolagailuaren firmwareak helburuko panelaren pantaila-parametroekin bateragarria izan behar du.
- Ingurune operatiboa ebaluatzea.Tenperatura, ESD, potentzia-egonkortasuna eta etengabeko funtzionamendu-baldintzak kontuan hartu behar dira ekipamendu industrialetarako.
- Pertsonalizazio eskakizunak eztabaidatu.OEM produkziorako, kableen konfigurazioa, firmwarea, PCB markaketa eta panelen bat etortzea baieztatu behar dira ekoizpen masiboaren aurretik.
Kontrol-zerrenda honek bateragarritasun-arazoak murrizten laguntzen du prototipoen probak eta ekoizpena zabaltzean.
Maiz egiten diren galderak
1.G.: taulak onartzen al ditu LVDS eta eDP LCD panelak?
Bai. Kontrolagailua LVDS eta eDP TFT LCD panelak onartzeko diseinatuta dago. Eskuragarri dauden konfigurazioek kanal biko 8 biteko LVDS eta eDP aukerak barne hartzen dituzte 20 pin, 30 pin eta 40 pin FPC interfazeekin.
2.G.: Zein bideo sarrera onartzen dira?
Plakak HDMI, DisplayPort, VGA eta USB motako C bideo sarrera onartzen ditu. C motako bideoaren funtzionamendua DisplayPort Alt moduaren funtzionaltasun egokia onartzen duen gailu ostalariaren araberakoa da.
Q3: Zein paneleko tentsio daude eskuragarri?
Zehaztutako panelen tentsio aukerak 3,3 V, 5 V eta 12 V dira. Ezarpen egokia hautatu behar da helburuko LCD panelaren zehaztapenaren arabera.
4.G.: Kontroladorea pertsonalizatu al daiteke OEM proiektu baterako?
Bai. Pertsonalizazio laguntzak LCD bateragarritasunaren egiaztapena, firmware optimizazioa, EDID aldaketa, atzeko argiaren parametroen doikuntza, LVDS/eDP kable pertsonalizatuak eta PCB logoaren inprimaketa izan ditzake.
Q5: Zer informazio eman behar da aurrekontua eskatu aurretik?
LCD panelaren eredua, nahi den bideo sarrera, sarrerako tentsioa, atzeko argiaren eskakizunak, espero den urteko kantitatea eta OEM edo firmware pertsonalizatzeko eskakizunak ematea gomendatzen da. Xehetasun horiei esker, ingeniaritza taldeari bateragarritasuna zehaztasun handiagoz ebaluatzen da.
Azken Eramatea
Interfaze anitzeko pantaila-kontrolagailu malgu batek bideo iturri moderno eta tradizionalaren eta TFT LCD panel industrialen belaunaldi ezberdinen arteko konexioa erraz dezake. HDMI, DisplayPort, VGA eta C motako sarrerekin LVDS eta eDP irteerekin konbinatuta, irtenbideak HMI industrial, CNC, mediku, kiosko, garraio eta pantaila txertatuen aplikazio sorta zabala onartzen du. Panel konfiguragarrien potentzia, atzeko argiaren aukerak, industria-tenperatura-barrutia eta OEM/ODM ingeniaritza-zerbitzuek pantaila pertsonalizatuko proiektuak onartzen dituzte.
Pantaila industrial bat garatzen ari bazara, lehendik dagoen LCD sistema bat berritzen ari bazara edo OEM produkziorako kontrolagailu fidagarri baten irtenbidea bilatzen ari bazara, eman zure LCD eredua eta interfaze-eskakizunak SKY-TDM-ri.Jar zaitez gurekin harremanetanzure panelaren zehaztapenekin, aplikazioen eskakizunekin eta espero den kantitatearekin bateragarritasunaz, pertsonalizazio-aukerak eta zure proiekturako pantaila-kontrolagailu-soluzio egokiaz eztabaidatzeko.
