Ekipamendu industrialak bideo sarrera malguak eta TFT LCD konektibitate fidagarriak behar dituenean,2-HDMI-ra LVDS TTL Interfazea AD taulatikSKY-TDMkontrolagailu irtenbide praktiko bat eskaintzen du. Pantaila industrialaren integraziorako diseinatua, HDMI sarrera bikoitzak, LVDS eta TTL irteerak, firmware konfiguragarriak eta 7 eta 32 hazbete arteko LCD panelak onartzen ditu, OEM garatzaileei hardwarearen integrazioa errazten eta garapen ahalegina murrizten laguntzen die.
Pantaila-kontrolagailu batek bideo-seinaleak bihurtzea baino gehiago egin behar du. LCD interfazearekin bat etorri behar du, irudien transmisio egonkorra mantendu, behar den panelen denborarekin onartzen du eta ekipoaren bizi-ziklo osoan fidagarria izaten jarraitu behar du. The2-HDMI-ra LVDS TTL Interfazea AD taulabaldintza praktiko horien inguruan diseinatu da. Bi HDMI bideo iturri onartuz eta LVDS edo RGB TTL irteerako interfazeak eskainiz, ekipoen diseinatzaileei malgutasun handiagoa ematen die TFT LCD panel industrialak hautatzerakoan. Bere firmware konfiguragarria bereizmen, denbora, interfaze-definizio, atzeko argiaren kontrola, OSD ezarpenetara eta beste proiektu batzuen eskakizunetara ere egokitu daiteke. Horri esker, plaka egokia da automatizazio industrialerako, ekipamendu medikoetarako, autozerbitzuko kioskoetarako, seinaleztapen digitaletarako, garraio-ekipoetarako eta txertatutako pantaila-sistemetarako.
Aurkibidea
- Zer da 2-HDMI-ra LVDS TTL Interfazea AD taula?
- Zergatik axola dute HDMI Sarrera Bikoitzak Pantaila Industrialetan?
- Nola hobetzen dute LVDS eta TTL irteerak LCD bateragarritasuna?
- Zeintzuk dira kontuan hartu beharreko ezaugarri nagusiak?
- Non erabil daiteke pantaila-kontrola hau?
- Nola sinplifikatzen du OEM pantailaren integrazioa?
- Kontrol-batzordearen ikuspegi teknikoa
- Maiz egiten diren galderak
- Eskuratu pertsonalizatutako pantaila-soluzio industrial bat
Zer da 2-HDMI-ra LVDS TTL Interfazea AD taula?
Pantaila-AD plaka, normalean LCD kontrolagailu deitzen dena, bideo-iturri baten eta LCD panel baten arteko konexio-puntu gisa jokatzen du. Ekipamendu industrialean, bideo-iturburuak HDMI seinalea eman dezake, eta hautatutako TFT LCD panelak LVDS edo TTL interfaze bat behar dezake. Kontrolagailuak sarrerako bideo-seinalea itzultzen eta prozesatzen du LCD interfaze egokian entregatu ahal izateko.

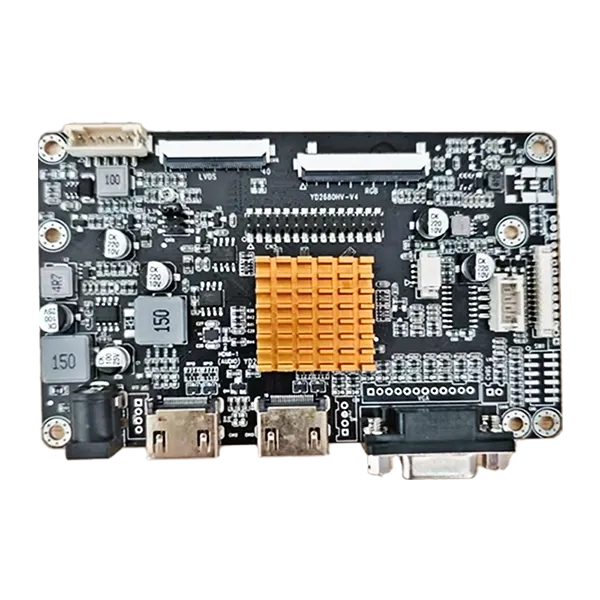

The2-HDMI-ra LVDS TTL Interfazea AD taulaintegrazio mota honetarako bereziki diseinatuta dago. Bi HDMI bideo sarrera onartzen ditu eta LVDS edo RGB TTL irteera eman dezake TFT LCD panel industrial bateragarrietarako. Produktuaren zehaztapenen arabera, 7 eta 32 hazbete bitarteko gutxi gorabehera TFT pantailetarako konfigura daiteke, panelaren eskakizun espezifikoen arabera.
OEM proiektuetarako, ikuspegi honek pantailaren elektronika osoa birdiseinatzeko beharra murriztu dezake panelen ereduak edo ekipoen konfigurazioak aldatzean. Horren ordez, ingeniariek kontrolagailuaren konfigurazio egoki bat hauta dezakete eta LCDaren bereizmena, denbora, interfazearen definizioa eta potentzia-eskakizunak egiaztatu ditzakete.
Zergatik axola dute HDMI Sarrera Bikoitzak Pantaila Industrialetan?
Industri sistemek gero eta gehiago erabiltzen dituzte bideo-iturri anitz. Esate baterako, baliteke makina batek ordenagailu batetik informazioa bistaratu behar izatea kamera industrial batetik, ikuskapen-sistematik, ordenagailu txertatutatik edo bigarren mailako prozesatzeko unitatetik seinalea jasotzen duen bitartean.
Bi HDMI sarrera dituen kontrolagailu batek bi bideo-iturri digital konektatzeko eta haien artean aldatzeko modu erosoa eskaintzen du. Honek sistemaren arkitektura malguagoa izan dezake aplikazio guztietan kanpoko etengailu gehigarririk behar izan gabe.
- Bideo iturri anitz:Bi HDMI sarrerek sistemaren malgutasun handiagoa eskaintzen dute.
- Sistemaren integrazioa:Bideo-iturburuaren aldaketa pantaila-arkitekturan sar daiteke.
- Ekipamenduaren hobekuntzak:Dauden sistemak HDMIn oinarritutako bideo iturri berrietara egokitu daitezke.
- Diseinuaren malgutasuna:Ingeniariek bistaratzeko sistemak eraiki ditzakete iturri konfigurazio desberdinen inguruan.
Ezaugarri hau bereziki erabilgarria da HMI sistem industrialetarako, kontrol-terminaletarako, ikuskapen-ekipoetarako, kioskoetarako eta pantaila-iturriaren malgutasuna garrantzitsua den beste produktu batzuetarako.
Nola hobetzen dute LVDS eta TTL irteerak LCD bateragarritasuna?
LCD panelek ez dute interfaze elektriko bera erabiltzen. TFT industrial aplikazioetan ohikoak diren bi interfaze LVDS eta TTL/RGB dira. Kontrolagailuaren interfaze okerra hautatzeak bateraezintasuna, irudi ezegonkorrak edo hardwarearen birdiseinu gehigarria ekar ditzake.
LVDS eta TTL irteera onartzeak sistema diseinatzaileei aukera gehiago ematen dizkie LCD panel bateragarriak hautatzen dituztenean. Kontrolagailuaren LVDS konexioek seinale diferentzial bikote dedikatuak dituzte, eta bere TTL interfazeak RGB datuak eta sinkronizazio seinaleak eskaintzen ditu panel bateragarrietarako.
| Interfazea | Funtzio Tipikoa | Integrazio Balioa |
|---|---|---|
| LVDS | Abiadura handiko LCD diferentziala datuen transmisioa | TFT LCD panel industrial askotarako egokia |
| TTL / RGB | RGB paraleloen bistaratzeko datuak eta denbora-seinaleak | TTL interfaze TFT panel bateragarriak onartzen ditu |
| HDMI | Bideo iturri digitalaren sarrera | Bideo-ekipo modernoetarako konexio erosoa |
Ingeniariek LCD eredu zehatza, bereizmena, denbora-parametroak, tentsio-eskakizunak, konektoreen konfigurazioa eta pin-mapaketa berretsi behar dituzte ekoiztu aurretik. Interfazearen bateragarritasuna panelaren zehaztapen osoaren araberakoa da, interfazearen izena bakarrik baino.
Zeintzuk dira kontuan hartu beharreko ezaugarri nagusiak?
LCD kontroladore industrial bat aukeratzeak sarrera eta irteerako konektoreak fisikoki bat datozen egiaztatzea baino gehiago eskatzen du. Zehaztapen elektrikoak, firmwarearen konfigurazioak, panelen denborak, atzeko argiaren eskakizunak eta epe luzerako hornidura-gogoetek proiektuaren fidagarritasunari eragin dezakete.
HDMI Bideo Sarrera Bikoitza
Bi HDMI sarrerek ekipamendu-diseinatzaileek hainbat bideo-iturri digital konekta ditzakete eta iturri egokia hautatzeko sistemaren eskakizunen arabera.
LVDS eta TTL irteera euskarria
Irteera mota biak onartzeak TFT LCD panel bateragarrien sorta zabaltzen du eta hardwarearen birdiseinua murriztu dezake OEM proiektu batek pantaila-konfigurazio desberdinak erabiltzen dituenean.
Firmwarearen konfigurazio malgua
Firmwarea LCD bereizmenaren, denboraren parametroen, interfazearen definizioen, OSD eskakizunen, abiarazteen logotipoen eta aplikazioaren beste ezarpen espezifiko batzuen arabera pertsonaliza daiteke. Hau bereziki baliotsua da OEM eta ODM ekipamenduentzat, non kontrolagailuaren konfigurazio estandarra nahikoa ez den.
Industriara zuzendutako diseinua
Plaka etengabeko industria-aplikazioetarako pentsatuta dago, diseinu-gogoetak seinaleen prozesamendu egonkorra, interferentzia murrizteari, osagaien erabilgarritasunari eta epe luzeko funtzionamenduari zuzenduta.
Integrazio trinkoa
Kontrolagailu dedikatu batek txertatutako ekipoen barne-pantailaren arkitektura sinplifikatu dezake, ingeniariei LCD konexioak, atzeko argiaren kontrola, seinaleen bihurketa eta erlazionatutako pantaila-funtzioak definitutako hardware plataforma batean kudeatzen lagunduz.
Non erabil daiteke pantaila-kontrola hau?
Kontrolagailuak HDMI sarrerako malgutasuna LVDS eta TTL LCD irteerako aukerekin konbinatzen duenez, pantaila txertatu eta industrialentzako aplikazio sorta zabala izan dezake.
| Aplikazioa | Zergatik da erabilgarria kontrolagailua |
|---|---|
| Automatizazio Industriala | Bideo-iturri digitalak TFT pantaila-panel industrialekin konektatzen ditu |
| Ekipamendu medikoa | Ekipo espezializatuentzako pantaila-konfigurazio pertsonalizatuak onartzen ditu |
| Autozerbitzuko kioskoak | Bideo sarrera malgua eta LCD integrazioa txertatua eskaintzen du |
| Errotulazio digitala | HDMIn oinarritutako eduki-iturriak LCD panel bateragarriak gidatzeko aukera ematen du |
| Garraio Ekipamendua | Funtzionamendu egonkorra behar duten pantaila-sistema txertatuak onartzen ditu |
| Sistema txertatuak | Aplikazioen berariazko pantaila-diseinuetarako interfaze konfiguragarriak eskaintzen ditu |
Konfigurazio egokia ekipoaren ingurune eragilearen, LCD ereduaren, bideo iturriaren, bereizmenaren, espazio mekanikoaren eta potentzia-arkitekturaren araberakoa da. Hori dela eta, ingeniaritza egiaztatzea masa-ekoizpenaren aurretik burutu behar da.
Nola sinplifikatzen du OEM pantailaren integrazioa?
Pantailaren integrazioa zaildu egin daiteke OEM proiektu batek LCD panela, ukipen-pantaila, kontrolagailua, kableak, firmwarea, atzeko argia eta egitura mekanikoa elkarrekin lan egiteko behar dituenean. Helburuko LCDaren inguruan konfigura daitekeen kontrolagailu-plaka batek integrazio-erronka horietako batzuk murriztu ditzake.
SKY-TDM-k pantaila-ingeniaritza-zerbitzuak eskaintzen ditu LCD hautaketa, kontroladorearen konfigurazioa, ukipen-pantailaren pertsonalizazioa, lotura optikoa, estaldura beira, interfaze-kableak eta erlazionatutako pantaila integratzeko baldintzak. Bere kalitatea kudeatzeko sistemen artean, ISO 9001, ISO 13485 eta IATF 16949 ziurtagiriak daude, kontroladore-taulek bidalketa baino lehen proba funtzionalak egiten dituzten bitartean, konpainiaren produktuaren informazioaren arabera.
OEM eta ODM bezeroentzat, ingeniaritza laguntzak honako hauek izan ditzake:
- LCD bereizmena eta denboraren konfigurazioa
- LVDS pin mapaketa eta TTL denboraren doikuntza
- Firmwarearen optimizazioa
- Atzeko argia eta distira kontrola
- OSD hizkuntza konfigurazioa
- Hasierako logotipoaren pertsonalizazioa
- Kablearen pin eta konektorearen konfigurazioa
- Muntatzeko eskakizun mekanikoak
- LCD eta ukipen-panela bat etortzea
Ikuspegi integratu hau bereziki baliotsua izan daiteke pantailaren bateragarritasuna eta epe luzerako osagaien erabilgarritasuna diseinuaren kontu garrantzitsuak diren proiektuetarako.
Kontrol-batzordearen ikuspegi teknikoa
Ondorengo taulak kontrolagailu-soluzio honen ezaugarri garrantzitsuak laburbiltzen ditu eta pantaila-sistemaren garapenean duten garrantzi praktikoa azaltzen du.
| Zehaztapena / Ezaugarri | Eskuragarri dagoen konfigurazioa | Ingeniaritza Prestazioa |
|---|---|---|
| Bideo Sarrerak | 2 × HDMI | Bideo iturri digital anitz onartzen ditu |
| LCD irteerak | LVDS eta TTL / RGB | LCD bateragarriak diren aukerak zabaltzen ditu |
| LCD tamaina sorta | 7-32 hazbete inguru | Hainbat pantaila-formatu industrialetarako egokia |
| Firmwarea | Konfiguragarria | Proiektuaren berariazko pantaila-parametroak onartzen ditu |
| LVDS konektorea | JST 2 × 15 pin | Pantaila-seinaleen konexio diferentzialak eskaintzen ditu |
| LVDS FFC | 40 pin, 0,5 mm | LCD paneleko konexio bateragarriak onartzen ditu |
| TTL T-CON | 50 pin FFC | RGB eta denbora-seinale konexioak eskaintzen ditu |
| Atzeko argiaren interfazea | PH2.0 6 pin | Atzeko argiaren potentzia eta kontrol bateragarriak onartzen ditu |
Benetako pin definizioak eta konfigurazio elektrikoa helburuko LCD datu-orriarekin egiaztatu behar dira beti. Esate baterako, LVDS interfazeak TX seinale pare diferentzialak erabiltzen ditu, TTL interfazeak, berriz, RGB datuak, DE, VS, HS, DCLK eta erlazionatutako kontrol seinaleak barne hartzen ditu. Pin mapaketa zuzena ezinbestekoa da integrazio arrakastatsua izateko.
Maiz egiten diren galderak
1. Zer LCD panel konekta daitezke kontroladore honetara?
Kontroladorea TFT LCD panel industrialetarako konfiguratu daiteke LVDS edo TTL interfaze bateragarriak erabiliz. Gutxi gorabehera 7-32 hazbeteko tartean dauden panelak onar daitezke eredu zehatzaren eta eskakizun elektrikoen arabera. LCD modelo-zenbakia emateak ingeniaritza taldeari bateragarritasuna egiaztatzeko aukera ematen dio.
2. Firmwarea pertsonalizatu al daiteke OEM proiektu baterako?
Bai. Firmwarearen pertsonalizazioak LCD bereizmena, denbora-parametroak, interfazearen definizioak, OSD ezarpenak, abiarazteen logotipoak eta proiektuaren beste eskakizun batzuk izan ditzake.
3. Plakoak onartzen al ditu LVDS eta TTL LCD panelak?
Bai. Kontroladorea LVDS eta RGB TTL irteera aukerak eskaintzeko diseinatuta dago, eta TFT LCD konfigurazio industrial bateragarri desberdinak onartzen ditu.
4. Bi HDMI iturri aldi berean konekta daitezke?
Plakak bi HDMI sarrerako interfaze eskaintzen ditu, bi bideo-iturri digital bateragarriak bistaratzeko sisteman sartzea ahalbidetuz, konfiguratutako aplikazioaren arabera iturburua aukeratzeko.
5. Egokia al da kontrolagailu hau etengabeko aplikazio industrialetarako?
Produktua aplikazio industrialetarako eta etengabeko funtzionamendurako diseinatuta dago, seinaleen prozesamendu egonkorrari, interferentziaren kontrolari, industriara zuzendutako osagaiei eta epe luzerako hornidurari buruzko gogoetak azpimarratuz.
6. SKY-TDM-k pantaila-multzo osoa horni dezake?
Bai. SKY-TDM-k pantaila-integrazio-baldintza zabalagoak onartzen ditu, LCD panel industrialak, ukipen-pantaila kapazitiboak edo erresistenteak, kontrolagailu-plakak, interfaze-kableak, lotura optikoak, estaldura beira eta erlazionatutako OEM/ODM ingeniaritza zerbitzuak barne.
Eskuratu pertsonalizatutako pantaila-soluzio industrial bat
LCD kontrolagailu egokia hautatzea urrats garrantzitsua da bistaratze sistema industrial egonkor bat eraikitzeko. HDMI sarrera bikoitzekin, LVDS eta TTL irteera bateragarriekin, firmware konfiguragarriarekin eta LCD bat etortzeko eta integratzeko ingeniaritza-laguntzarekin, kontrolagailu honek OEM garatzaileei beren eskakizun tekniko zehatzen inguruan bistaratze-sistemak sortzen lagun diezaieke. HMI industrial, gailu mediko, kiosko, garraio-pantaila edo ekipo txertatuen proiektu berri bat ebaluatzen ari bazara, ikasi 2-HDMI-tik LVDS TTL Interface AD taulari buruz gehiago etajarri gurekin harremanetanzure LCD eredua, bereizmena, interfaze mota, kantitatea eta proiektuaren eskakizunekin. SKY-TDM-k bateragarritasuna egiaztatzen eta zure aplikaziorako bistaratze-soluzio praktiko bat garatzen lagun dezake.
