Ukipen-panel batek gainazal garden bat baino askoz gehiago erakusten du. Bere barne-egiturak, material eroaleek, fabrikazio-zehaztasunak eta diseinu elektrikoak baldintzatzen dute mundu errealeko aplikazioetan modu fidagarrian eta egonkorra den ala ez.
Ekipamendu industrialaren fabrikatzaileentzat, ukipen-panel industrial egokia hautatzea pantailaren tamainak edo interfazeak alderatzea baino haratago doa. Ingurune konplexuetan funtzionamendu egonkorra bermatzeko, ezinbestekoa da ukipen-panelen lan-printzipioek, fabrikazio-prozesuek eta egitura-diseinuek produktuaren iraunkortasunean, zehaztasunean eta epe luzerako egonkortasun operatiboan nola eragiten duten ulertzea.
SKY-TDMbatez ere, ukipen-paneleko soluzio pertsonalizatuak eskaintzen ditu kontrol-sistem industrialetarako, ekipamendu medikoetarako, automobilgintzako elektronikarako, autozerbitzuko kioskoetarako eta giza-makinen interakzio fidagarria behar duten beste aplikazio batzuetarako.
Gure produktu-zorroak Projected Capacitive (PCAP) ukipen-panelak barne hartzen ditu, baita 4 hari, 5 hari eta 8 hari ukipen-panel erresistenteak ere. Teknologia bakoitzak bere lan-printzipio, egitura-diseinu eta fabrikazio-prozesu bereziak ditu, aplikazio-eremu desberdinetarako egokiak direlarik.
PCAP (Projected Capacitive) ukipen-panelek ukipen-kontrol zehatza lortzen dute eremu elektrikoaren aldaketak detektatuz, eta ukipen-panel erresistenteek, berriz, geruza eroaleen arteko kontaktu fisikoak eragindako seinale elektrikoen aldaerak detektatuz.
Bi teknologiek erabiltzaileek pantailarekin zuzenean interakzioan jarduteko aukera ematen badute ere, nabarmen desberdinak dira materialen, elektrodoen konfigurazioen eta muntaketa prozesuen arabera.

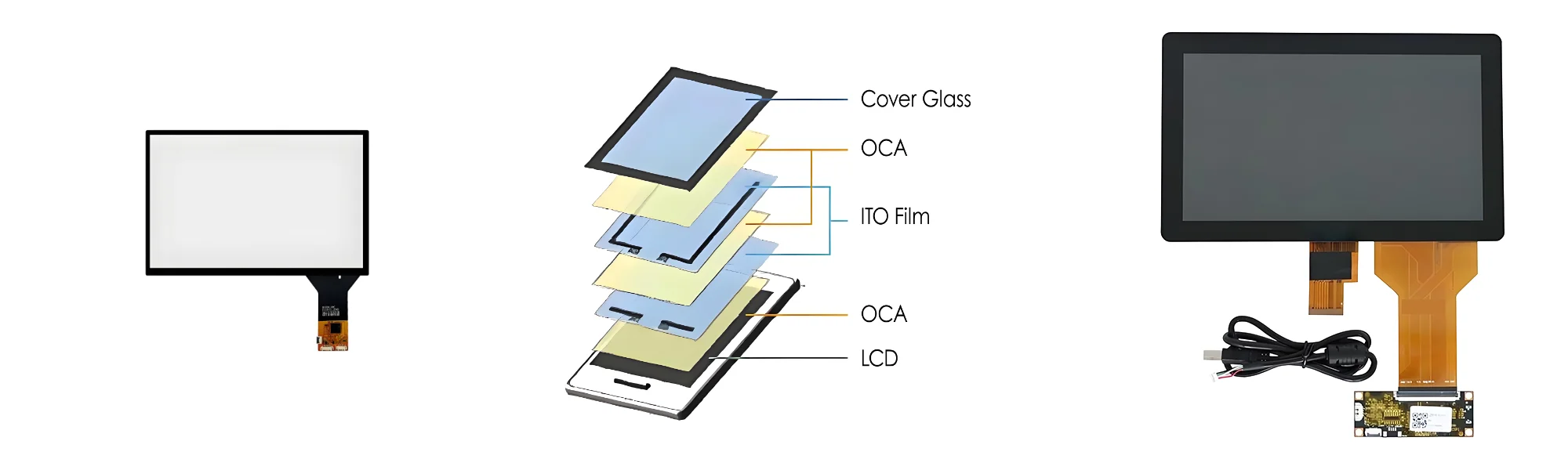

PCAP ukipen-panel baten egiturak osagai hauek ditu:
● Estaltzeko beira edo estalki-gainazaleko beste osagai egokiak
● Elektrodo eroaleen geruza gardenak
● Material isolatzaileak eta euskarriak (adibidez, OCA, SCA)
● Zirkuitu Inprimatu Malguak (FPC)
● Ukipen-pantaila kontrolatzeko plaka
Konfigurazio bakoitzak errendimendu optikoaren, propietate mekanikoen, lodieraren eta kostuen arteko truke-off desberdinak eskaintzen ditu, hainbat aplikazio-eszenatokietara moldagarriak izan daitezen.

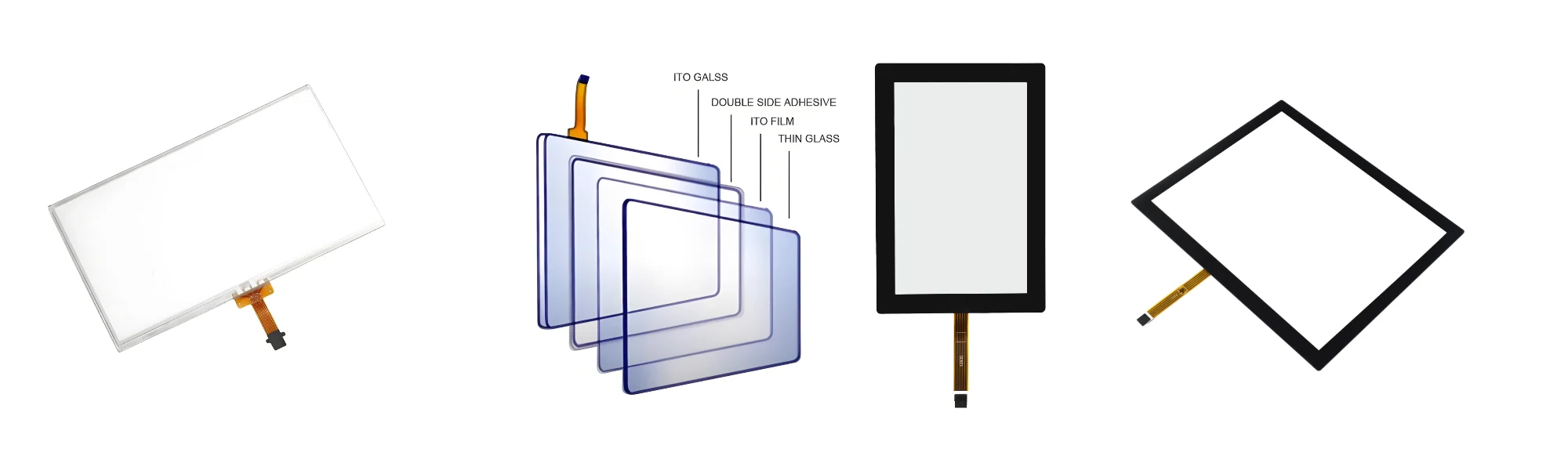

Ukipen-panel erresistente baten egitura normalean puntu isolatzaile mikroskopikoz bereizitako bi geruza eroalez osatuta dago.
Goiko geruza material eroale garden batez estalitako film malgua izan ohi da, eta beheko geruza, berriz, beira edo estaldura eroalea duen beste substratu bat da.
Erabiltzaileak pantailaren gainazala sakatzen duenean, goiko geruza deformatu egiten da beheko geruza eroalearekin kontaktuan jartzeko. Kontrolagailuak ondoriozko seinale elektrikoak neurtzen ditu ukipen-kokapen zehatza zehazteko.
Diseinu-eskakizun zehatzen arabera, babes-estaldurak, ertz-zintak, kable malguak eta euskarri mekanikoko osagaiak ere izan ditzake.
Presioan oinarritutako lan-printzipio honek ukipen-pantaila erresistenteek esku hutsez funtzionatzea onartzen ez ezik, eskularrudun funtzionamenduarekin eta arkatz edo objektu gogor egokiak erabiltzearekin bateragarriak bihurtzen ditu.
PCAP ukipen-panel kapazitiboak fabrikatzeak arrasto eroaleen, gainazal optikoen, lerrokatze-zehaztasunaren eta konexio elektrikoen kontrol zehatza eskatzen du.
Fabrikazio-prozesua sentsore materialen eta egitura-diseinuaren arabera aldatzen den arren, produkzio-fase nagusiek honako urratsak izaten dituzte normalean.
Fabrikazio-prozesuak estaltzeko beira, sentsoreen substratuak, material eroale gardenak, Inprimatutako Zirkuitu Malguak (FPC), zinta itsasgarriak eta beste osagai batzuk ikuskatzen ditu. Materialaren kalitateak argitasun optikoa, errendimendu elektrikoa, laminazioaren fidagarritasuna eta azken produktuaren erresistentzia mekanikoan eragiten ditu zuzenean. Industria-proiektuetarako, materialaren hautaketa ekipoaren funtzionamendu-ingurunearen eta eskakizun mekanikoen arabera zehazten da.
Diseinu-baldintzen arabera, estaltzeko beirak ebaketa, ertzaren artezketa, zulaketa, leunketa eta indartze kimikoa bezalako prozesuak jasaten ditu. Serigrafia pertsonalizatutako ertzak, logotipoak, dekorazio-ereduak eta muntatzeko ezaugarriak ere aplika daitezke. Aukeratutako materialen eta diseinuaren bateragarritasunaren arabera, gainazaleko tratamenduak, hala nola, Distiraren aurkako (AG), islatzearen aurkako (AR), hatz-marken aurkako (AF) eta zikinen aurkako estaldurak aplika daitezke. Tratamendu hauek ukipen-pantaila argi-baldintza, garbiketa-prozedura eta baldintza estetiko desberdinetara egokitzen laguntzen dute.
Sentsore kapazitiboek elektrodo eroale gardenak dituzte multzo espezifikoetan antolatuta, kapazitate aldaketak detektatzeko. Elektrodoen traza-ereduek eta bideratze-diseinuek ukipen-seinaleak nola detektatu eta kontrolagailura igortzen diren zehazten dute.
Sentsorearen teknologiaren arabera, fabrikazio-prozesuak fotolitografia-grabatua, laser bidezko prozesatzea, inprimatzea edo beste metodo egoki batzuk izan ditzake. Ekoizpenaren zehaztasuna funtsezkoa da, arrasto eroaleen akatsek ukimen-errendimenduan eta produktuaren koherentzian eragin negatiboa baitute.
Sentsoreak ukipen kontrolagailura elektrikoki konektatuta egon behar du FPC baten bidez. Lotura-prozesuak lerrokatze zehatza eta prozesatzeko baldintza kontrolatuak behar ditu. Konexio elektriko fidagarriek konexio akatsak minimizatzen laguntzen dute eta sentsorearen eta kontrolagailuaren arteko komunikazio egonkorra bermatzen dute.
Estalki beira eta sentsorea elkarrekin ijezten dira itsasgarri garden egoki baten bidez. Laminazioaren kalitateak zuzenean eragiten du produktuaren itxura, errendimendu optikoa eta osotasun mekanikoa. Ekoizpenean, hautsa, burbuilak, lerrokatze-desbideraketak eta itsasgarri-akatsak zorrotz kontrolatu behar dira.
Amaitutako PCAP ukipen-panel kapazitiboen itxura, ukipen-erantzuna, elektrodoen jarraitutasuna eta helburuko kontrolagailuarekiko bateragarritasuna aztertzen dituzte. Proiektu zehatzetarako, proba osagarriak ukipen anitzeko errendimendua, eskularrudun eskulanak, uraren interferentziaren funtzionamendua, tenperatura zabaleko funtzionamendua eta Bateragarritasun Elektromagnetikoa (EMC) probak izan ditzakete.
Materialen hautaketa, batez ere, aplikazioaren eszenatokian oinarritu behar da, gehiegizko ingeniaritza eta alferrikako kostuen igoerak ekiditeko. Proba aurreratu hauek ez dira PCAP ukipen-panel bakoitzaren konfigurazio estandar gisa hartu behar.
4 haridun ukipen-panel erresistenteak normalean goiko film eroale malgu batez eta beheko substratu eroalez osatuta daude, puntu isolatzailez bereizita.
Diseinu arrunt batean, beheko substratuak X ardatzeko elektrodoak eramaten ditu, eta goiko filmak Y ardatzeko elektrodoak eramaten ditu. Presioak bi gainazal eroaleak kontaktuan jartzen dituenean, kontrolagailuak tentsioa aplikatzen dio dagokion elektrodo multzoari eta ondoriozko seinaleak neurtzen ditu ukipen-koordenatuak kalkulatzeko. Fabrikazio prozesuak orokorrean barne hartzen ditu:
● Materiala prestatzea: PET filmak, substratu eroaleak, material bereizleak, zinta itsasgarriak eta Inprimatutako Zirkuitu Malguak (FPC) hautatzea panelen zehaztapenetan oinarrituta.
● Geruza eroaleen prozesamendua: gainazal erresistenteak eta elektrodoak fabrikatzeko fabrikazio-prozesu egokiak erabiltzea.
● Espazio-puntuen eraketa: puntu isolatzaile uniformeak inprimatzea substratu eroalean geruza eroaleak bereizita geratzen direla ziurtatzeko panela sakatzen ez denean.
● Serigrafia eta Prozesamendu Periferikoa: Dekorazio-ertzak, isolamendu-ereduak edo zehaztutako beste ezaugarri batzuk behar bezala fabrikatzea.
● Laminazioa eta Muntaketa: Goiko filma eta beheko substratua lerrokatzea eta muntatzea, behar diren tartea eta ezaugarri mekanikoak mantenduz.
● FPC konexioa eta ikuskapena: konexio elektrikoak osatzea, eta ondoren koordenatuak, erresistentzia, itxura eta funtzionaltasuna ikuskatzea.
4 hariko ukipen-panela erresistentea oso kostu-eraginkorra da.
5 hariko ukipen-panel erresistenteak elektrodoen konfigurazio desberdina du 4 harizko bertsioarekin alderatuta. Diseinu tipiko batean, beheko substratu eroaleak sentsazio-azalera gisa balio du, lau ertzetan elektrodoak neurtzeko eremu elektrikoa ezarriz, eta goiko film eroaleak tentsio-sentsore geruza gisa jokatzen du nagusiki.
8 hariko ukipen-panel erresistenteak 4 harizko arkitektura tradizionala eraikitzen du, konexio gehigarriak gehituz neurketa elektriko egonkorragoak lortzeko.
Ukipen-pantaila egokia hautatzea aplikazioaren egoera zehatzaren araberakoa da:
4 harizko ukipen-panel erresistenteak kostu-murriztapen zorrotzak dituzten aplikazioetarako egokienak dira.
5 harizko ukipen-panel erresistenteak oso aproposak dira maiztasun handiko eragiketak, maiz kontaktua eta zerbitzu-bizitza luzea duten industria-aplikazioetarako.
8 harizko ukipen-panel erresistenteak egokiak dira egonkortasun handiagoa behar den ingurune gogorretan.

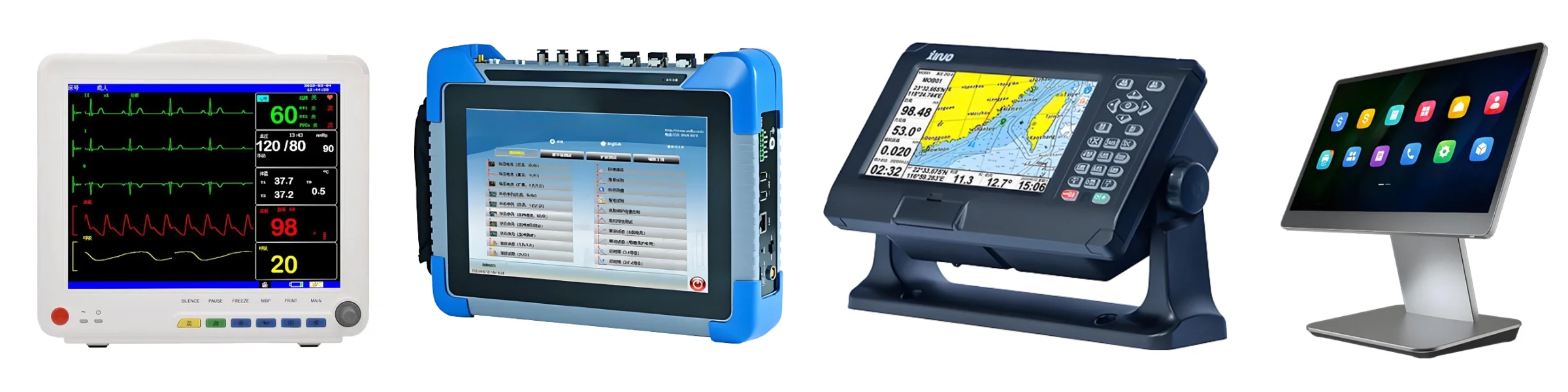

Ingurune industrial desberdinek ukipen-errendimendua, iraunkortasuna, kalitate optikoa eta malgutasun operatiboa konbinatzeko eskakizun desberdinak dituzte.
Automatizazio Industriala eta Giza-Makina Interfazeak (HMI)
Kontrol-panele industrialek ukipen-erantzun egonkorra, funtzionamendu fidagarria eta ekipoen kontrol-sistemekin bateragarritasuna eskatzen dute normalean.
PCAP ukipen-pantailak ezin hobeak dira beirazko gainazala, funtzionamendu intuitiboa eta ukipen anitzeko gaitasunak behar dituzten interfazeetarako. Aitzitik, teknologia erresistentea egokia da presioan oinarritutako sarrera edo hainbat eskularru eta arkatzekin bateragarritasuna eskatzen duten aplikazioetarako.
Ekipamendu medikoa
Medikuntza-tresnek garbitzeko errazak diren gainazalak behar dituzte, dimentsio mekaniko kontrolatuak eta ukipen-erantzun fidagarria.
PCAP ukipen-panelek beirazko aurrealdeko panel leunaren diseinua dute, eta panel erresistenteak, berriz, oso egokiak dira presioaren sarrera eta dedikatu tresnarekin bateragarritasuna lehentasunak diren tresnetarako.
Autozerbitzuko kioskoak eta ekipamendu industrialak
Autozerbitzuko kioskoek, makinek, inprimagailuek eta ekipoen interfazeek estalki beira pertsonalizatuak, muntatzeko dimentsioak, FPC bideratzea eta kontrolagailuen bateragarritasuna behar dituzte.
PCAP ukipen-panelek erabiltzailearen esperientzia modernoa eskaintzen dute, eta teknologia erresistentea hobeto egokitzen da sarrera-baldintza zehatzak edo kostu-murriztapen zorrotzak dituzten aplikazioetarako.
Garraioa eta Kanpoko Ekipamendua
Trenbide-sistemek, itsas-elektronikak, kargatzeko estazioak eta kanpoko kontrol-terminalak askotan erronkak izaten dituzte, hala nola, tenperatura gorabeherak, hezetasuna, bibrazioak edo giro-argi handia.
Aplikazio hauetan, ukipen-pantaila sistema osoaren osagai gisa ebaluatu behar da. Estalki beira, zigilatzeko diseinua, itsasgarriak, kontroladorearen ezarpenak, pantailaren distira eta muntatze mekanikoko metodoek fidagarritasun orokorra eragiten dute.
PCAP edo teknologia erresistentea erabilita, ezin da suposatu berez iragazgaitza, eguzki-argia irakurtzeko edo ingurumena babesteko gaitasunak dituztenik diseinu eta baliozkotze egokirik gabe.
Hornitzaile egokia aukeratzerakoan, faktore hauek kontuan hartzea gomendatzen da:
● Esperientzia PCAP eta ukipen-panel erresistenteen egituretan
● 4 hari, 5 hari eta 8 harizko konfigurazio erresistenteen erabilgarritasuna
● Materialak aukeratzeko eta egitura pertsonalizatzeko gaitasuna
● Sentsoreen fabrikazio, serigrafia, ijezketa eta muntaketari buruzko prozesuen kontrola
● FPC eta ukipen kontrolagailuekin bateragarritasuna
● Dimentsio-zehaztasuna, kalitate-kontroleko erregistro eta prozedura integralekin batera
● Prototipoen euskarria eta ekoizpen masiboaren koherentzia
● Komunikazio teknikoaren eraginkortasuna eta epe luzerako hornikuntzarako gaitasuna
OEM eta ODM proiektuetarako ukipen-panelen soluzio pertsonalizatuak eskaintzen ditugu, bezeroei ukipen-panelen egiturak, materialak, dimentsioak, konexio elektrikoak eta aplikazio-eskakizunak modu integralean ebaluatzen laguntzen diegu.
PCAP ukipen-panel kapazitiboak edo 4 hari, 5 hari eta 8 hari ukipen-panel erresistenteak behar dituzun ala ez, zure ekipoen funtzional, mekaniko eta ingurumen-eskakizunak betetzen dituen irtenbide mekaniko optimoa hauta dezakegu.
