Artikuluaren laburpena:Pantaila-sistema industrialak eboluzionatzen duten heinean, ingeniariek erronka praktiko bati aurre egin ohi diote: LVDS seinale iturri modernoak konektatzea oraindik TTL/RGB interfazeetan oinarritzen diren TFT LCD panelekin. TheLVDS-ra TTL seinale bihurtzeko taulatikSKY-TDMbi pantaila-teknologia hauen arteko zubi praktikoa eskaintzen du, ekipo-fabrikatzaileei lehendik dauden LCD panelak berrerabiltzen laguntzen die, birdiseinu-kostuak, garapen-denbora eta integrazio-konplexutasuna murrizten dituzten bitartean. Industria-mailako PCB diseinuarekin, seinalearen transmisio egonkorrarekin, LED atzeko argiaren gidatzearekin, VCOM doigarriarekin eta pertsonalizaziorako laguntzarekin, bihurketa-taula mota hau egokia da HMI industrialetarako, ekipo medikoetarako, sistema txertatuetarako, garraio-ekipoetarako eta beste pantaila-aplikazioetarako.
AnLVDS-ra TTL seinale bihurtzeko taulaPantaila-interfaze-zirkuitu bat da, LVDS pantaila diferentziala seinaleak TTL/RGB seinale paralelo bihurtzeko TFT LCD panel bateragarriek eskatzen dutena. Funtzio hau bereziki garrantzitsua da ordenagailu industrialak, txertatutako kontroladoreak edo pantaila-iturri batek LVDS irteera ematen duenean, hautatutako LCD panelak TTL/RGB interfazea erabiltzen duen bitartean.
Bestela egokia den LCD panel bat ordezkatu edo kontrol-sistema osoa birdiseinatu beharrean, ingeniariek bihurketa-taula bat sar dezakete seinale-iturriaren eta pantailaren artean. Ikuspegi hau bereziki baliotsua izan daiteke ekipamendu-berrikuntzak, industria-pantaila pertsonalizatuak eta lehendik dagoen LCD inbentarioak erabiltzen jarraitu behar duten proiektuetarako.

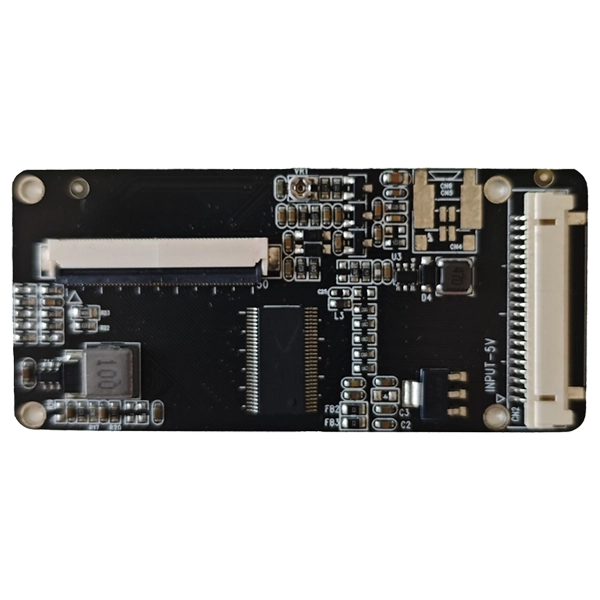

SKY-TDM-ren soluzioa pantaila industrialaren integrazioaren inguruan diseinatu da. Konfigurazio estandarrak bat onartzen du8 biteko LVDS sarreraeta a50 pin TTL/RGB LCD irteera, 5V sarrerako hornidurarekin, LED kontrolatzaile integratua, VCOM doikuntzarekin eta funtzionamendu-tenperatura tartearekin-20°C eta +70°C artean.
Pantaila-interfazeak ez dira beti trukagarriak. LVDS eta TTL/RGB-k irudien datuak transmititzeko metodo desberdinak erabiltzen dituzte, hots, konexio zuzena ez da posible orokorrean iturriak eta LCD panelak interfaze-arkitektura desberdinak erabiltzen dituztenean.
Horrek hainbat erronka sortzen dizkie OEM ekipoen fabrikatzaileei:
Behar bezala diseinatutako bihurketa-plaka batek interfazearen desegokitasunari aurre egiten dio, gainerako pantaila-arkitektura nahiko aldatu gabe mantentzen duen bitartean. Oinarrizko ekipamenduak berritzen dituzten fabrikatzaileentzat, horrek pantaila-sistema osoa birdiseinatzea baino bide eraginkorragoa eman dezake.
Seinalearen osotasuna pantaila bihurtzeko faktore garrantzitsuenetako bat da. Bideratze diferentzial optimizatuak seinalearen distortsioa murrizten laguntzen du eta LVDS iturriaren eta bihurketa-zirkuituen arteko irudi-transmisio egonkorra onartzen du.
Ekipamendu industrialak maiz funtzionatzen du motorrekin, etengailu-iturriekin, komunikazio-gailuekin eta beste interferentzia elektromagnetiko batzuekin batera. Kontu handiz diseinatutako PCB diseinuak eta potentzia-arkitekturak nahi ez diren interferentziak murrizten eta sistemaren egonkortasun orokorra hobetzen lagun dezake.
Plakak TTL/RGB 50 pin LCD interfazea eskaintzen du TFT panel bateragarrietarako. Interfazeak RGB datuak, sinkronizazio seinaleak, erlojua, potentziarekin lotutako seinaleak, VCOM, berrezarri eta pantaila kontrolatzeko beste konexio batzuk ditu.
LED atzeko argiaren kontrolatzaile integratuak pantailaren arkitektura orokorra errazten laguntzen du. Zirkuitu independente anitz atera beharrean, ekipoen fabrikatzaileek bihurketa eta atzeko argiaren funtzioak pantaila irtenbide trinkoago batean integra ditzakete.
VCOM doikuntzak malgutasun gehigarria eskaintzen du plaka LCD panel desberdinekin lotzean. Ingeniariek pantailaren konfigurazioa hobetu dezakete hautatutako panelaren irudi-errendimendu egokia lortzen laguntzeko.
Pantaila integratzeko proiektuek sarritan konektore pertsonalizatuak, pin definizioak, kableen luzerak, muntatzeko kokapenak, firmware konfigurazioak edo LCD denbora-parametroak behar dituzte. Elementu horiek egokitzeko gai den bihurketa-taulen fabrikatzaile batek OEM bezeroen integrazio-lana nabarmen murriztu dezake.
Hurrengo taulak SKY-TDM-ren konfigurazio tipikoa laburbiltzen duLVDS-ra TTL seinale bihurtzeko taula. Benetako zehaztapenak alda daitezke hautatutako LCD panelaren eta proiektu pertsonalizatuaren eskakizunen arabera.
| Elementua | Zehaztapen tipikoa |
|---|---|
| Sarrera Interfazea | LVDS, 8 biteko |
| LCD Irteerako Interfazea | TTL/RGB, 50 pin |
| Sarrerako tentsioa | 5V |
| Atzeko argiaren kontrolatzailea | LED kontrolatzaile integratua |
| VCOM doikuntza | Onartua |
| Funtzionamendu-tenperatura | -20°C eta +70°C artean |
| Diseinu pertsonalizatua | Onartua |
| LVDS konektore tipikoa | HRS DF14-20 / DF19-20 interfazea |
| LCD konektorea | TTL FFC 50 pin |
Ingeniaritza proiektuetarako, interfazearen zehaztapena beti egiaztatu behar da LCD panelaren datu-orri zehatzarekin. Pin kopuruak bakarrik ez du bateragarritasuna bermatzen seinaleen definizioak, tentsio-eskakizunak, denbora, orientazioa eta konektoreen esleipenak desberdinak izan daitezkeelako panelen artean.
LVDS-to-TTL bihurketaren malgutasunari esker, teknologia hau baliagarria da hainbat pantaila-proiektu industrial eta txertatuetan.
Esate baterako, ekipoen fabrikatzaile batek 50 pin TTL LCD panel egiaztatua izan dezake dagoeneko ezarritako makina batean integratuta. Ordezko kontrolagailuak TTL/RGB baino LVDS ateratzen badu, bihurketa-plaka batek interfaze-zubi bat eman dezake fabrikatzaileak pantaila-multzo osoa ordezkatu behar izan gabe.
Bihurtze-taula hautatzea LCD paneletik hasi behar da, nahi den konektore-mota baino. Ingeniariek panelaren interfazearen informazio osoa bildu beharko lukete eskaera egin aurretik.
Egiaztatu iturriak kanal bakarreko edo bikoitzeko LVDS, bit-sakonera, seinalearen denbora, tentsio-eskakizunak eta konektorearen konfigurazioa eskaintzen duen. SKY-TDM-ren irtenbide estandarrak kanal bakarreko 8 biteko LVDS sarrera onartzen du, diseinu pertsonalizatuak eskakizun desberdinetarako ebaluatu daitezkeen bitartean.
50 pin TTL konektore batek ez du zertan esan nahi LCD guztiek pinout bera erabiltzen dutenik. RGB datuak, HSYNC, VSYNC, DE, DCLK, VCOM, potentzia, atzeko argia eta kontrol-seinaleak arretaz alderatu behar dira bihurketa-taularen definizioarekin.
LCD bereizmenak, pixeleko erlojua, denbora horizontala, denbora bertikala eta sinkronizazio eskakizunak taularen konfigurazioarekin bat etorri behar dute. Firmware edo hardware doikuntzak beharrezkoak izan daitezke LCD modelo desberdinetarako.
Konektorearen posizioa, kablearen luzera, PCB dimentsioak, muntatzeko zuloak eta eskuragarri dagoen instalazio-espazioa kontuan hartu behar dira hautapen fasean. Pertsonalizatutako PCB trinko batek barne-espazio mugatua duten ekipoetan integratzea erraztu dezake.
Proiektu industrialetarako, hasierako lagina kontratazio-erabakiaren zati bat baino ez da. Erosleek ingeniaritza-laguntza, pertsonalizazio gaitasunak, kalitate-kontrola, lagin-probak, produkzio-ahalmena eta epe luzerako produktuaren erabilgarritasuna ere ebaluatu behar dituzte.
Erosle industrialentzat, bihurketa-taularen balioa oinarrizko seinaleen bihurketa baino haratago doa. SKY-TDM-k bere irtenbidea industria-pantaila integratzeko zerbitzu zabalago baten barruan kokatzen du, OEM eta ODM proiektuak bateragarritasunaren ebaluaziotik ekoizpenaren bidez onartzen dituena.
Abantaila nagusiak honako hauek dira:
Ikuspegi bakarreko hau bereziki erabilgarria izan daiteke garapen-plaka generiko bat baino LCD zehatz batekin bat datorren bihurketa-taula behar duten OEM fabrikatzaileentzat. Proiektuaren hasieran LCD eredua, interfazearen definizioa, bereizmena, konektorea eta eskakizun mekanikoak baieztatuz, ingeniariek bateragarritasun-arriskuak murriztu ditzakete masa-ekoizpenaren aurretik.
Soluzio estandarra TFT LCD panel bateragarrietarako diseinatuta dago 50 pin TTL/RGB interfazea erabiliz. Bateragarritasun zehatza LCDaren pin definizioaren, denboraren, bereizmenaren, tentsioaren eta beste eskakizun elektriko batzuen araberakoa da.
Bai. OEM eta ODM proiektuetarako, konektore motak, pin esleipenak, kableen luzerak eta interfazearen definizioak pertsonalizatu daitezke helburuko LCD eta ekipoen egituraren arabera.
Bai. LCD bereizmen eta denbora-baldintza desberdinak ebalua daitezke hardware edo firmware konfigurazioetarako. Ingeniariek LCD eredua edo datu-orri zehatza eman beharko lukete bateragarritasuna ebaluatzeko.
Bai. Plaka industria-pantaila integratzeko diseinatuta dago eta -20 °C eta +70 °C arteko funtzionamendu-tenperatura-tartea onartzen du. Bere PCB diseinua, potentzia-diseinua eta seinale-arkitektura optimizatuta daude aplikazio zorrotzetan funtzionamendu egonkorra izateko.
Bai. Bat datozen kable-multzoak eman daitezke, LVDS kableak, atzeko argiaren kableak, elikatze-kableak eta pertsonalizatutako arnesak behar direnean barne.
Bertsio estandarrak kanal bakarreko 8 biteko LVDS sarrera onartzen du. Kanal bikoitzeko LVDS eskakizunak taularen garapen pertsonalizaturako ebaluatu daitezke helburuko LCDaren denboraren eta interfazearen zehaztapenen arabera.
Bai. Laginaren ebaluazioa oso gomendagarria da industria-proiektuetarako. Bihurketa-taula benetako LCD panelarekin eta sistema-kontrolagailuarekin probatzeak seinaleen bateragarritasuna, irudiaren kalitatea, denbora, atzeko argiaren funtzionamendua eta integrazio mekanikoa egiaztatu ditzake bolumenaren ekoizpenaren aurretik.
AnLVDS-ra TTL seinale bihurtzeko taulairtenbide eraginkorra izan daiteke LVDSn oinarritutako sistema modernoek lehendik dauden TTL/RGB TFT LCD panelekin lan egin behar dutenean. Seinaleen bihurketa egonkorra, industriara bideratutako PCB diseinua, atzeko argiaren gidatzea, VCOM doikuntza eta pertsonalizazio gaitasunak konbinatuz, OEMei pantailaren integrazioa errazten lagun diezaieke lehendik dagoen LCD hardwarearen erabilgarritasuna hedatuz. Interfaze pertsonalizatuak, LCD bateragarritasunaren ebaluazioa, kableen parekatzea edo produkzio-laguntza eskatzen duten proiektuetarako, esperientziadun industria-pantailaren bazkide bat aukeratzeak prototipotik ekoizpen masiborako trantsizioa askoz eraginkorragoa izan daiteke. Pertsonalizatutako Txinako fabrikatzaile eta hornitzaile fidagarri baten bila bazabiltzaLVDS-ra TTL seinale bihurtzeko taula, jarri gurekin harremanetanzure LCD ereduarekin, interfazearen definizioarekin, bereizmenarekin eta sistemaren eskakizunekin irtenbide egoki bat eztabaidatzeko SKY-TDM ingeniaritza taldearekin.
