Ekipamendu industrial modernoak errendimendu handiko pantaila-sistemetan oinarritzen dira, operadoreei informazio argia, egonkorra eta denbora errealean emateko. Hala ere, LCD panel ezberdinek komunikazio-interfaze desberdinak erabiltzen dituzte sarritan, eta ekipamenduen berritze, sistema integratzeko eta pantailak ordezkatzeko proiektuetan bateragarritasun-erronkak sortzen dituzte. AnLVDS-ra TTL seinale bihurtzeko taulairtenbide eraginkorra eskaintzen du LVDS seinaleak TTL/RGB irteerako seinale bihurtuz, ingeniariei kontrol sistema aurreratuak dauden TTLn oinarritutako TFT LCD panelekin konektatzeko aukera emanez.
Artikulu honek azaltzen du nola funtzionatzen duen LVDS-ra TTL Seinalearen Bihurketa-Taulak, zergatik den garrantzitsua aplikazio industrialetarako, zein erronka konpontzen dituen eta fabrikatzaileek bihurketa irtenbide fidagarri bat nola hauta dezaketen. Pantaila industrialeko esperientzia profesionalarekin, SKY-TDM-k funtzionamendu egonkorra, bizitza luzerako eta integrazio malgurako diseinatutako bihurketa taula pertsonalizatuak eskaintzen ditu.
| atala | Gai nagusia | Helburua |
|---|---|---|
| Bistaratzeko Interfazearen Oinarriak | LVDS eta TTL teknologiak ulertzea | Lagundu ingeniariei bateragarritasun-eskakizunak identifikatzen |
| Bihurketa Teknologia | Seinaleak prozesatzeko eta transmititzeko metodoak | Azaldu bihurketak sistemaren konexioa nola hobetzen duen |
| Onur industrialak | Fidagarritasuna, malgutasuna eta kostuen murrizketa | Ebatzi ingeniaritza-erronka praktikoak |
| Hautaketa Gida | Faktore tekniko garrantzitsuak | Erosketa-erabaki hobeak babestea |
Pantaila-sistem industrialetan, kontrolagailu nagusiaren eta LCD panelaren arteko komunikazio-bateragarritasuna produktuaren errendimenduan eragiten duen faktore garrantzitsuenetako bat da. Pantaila-teknologiaren belaunaldi ezberdinek seinale-estandar desberdinak erabil ditzakete. Ordenagailu industrial moderno askok eta txertatutako kontrolagailu askok LVDS irteerak eskaintzen dituzte, eta lehendik dauden TFT LCD panel batzuek TTL/RGB sarrerak behar dituzte oraindik.
LVDS (Low Voltage Differential Signaling) oso erabilia da industria pantailetan, abiadura handiko datu-transmisioa ematen duelako interferentzia elektromagnetiko murriztuarekin. Irudi-datuak seinale diferentzialen bidez transmititzen ditu, eta denbora luzez funtzionamendu egonkorra behar duten aplikazioetarako egokia da.
TTL (Transistor-Transistor Logic) pantaila-interfazeek RGB datu-transmisio paraleloa erabiltzen dute. TTL teknologia LVDSrekin alderatuta zaharragoa den arren, LCD industrial askok TTL interfazeak erabiltzen jarraitzen dute, egitura sinplea eta pantaila-kontrolagailu zehatzekin bateragarri direlako.
Bi interfaze-teknologia hauen arteko desberdintasunak ingeniaritza-arazo komun bat sortzen du: nola konektatu LVDS seinale-iturburu bat TTL LCD panel batekin pantaila-sistema osoa birdiseinatu gabe. Hemen LVDS-ra TTL seinale bihurtzeko taula ezinbesteko osagai bihurtzen da.

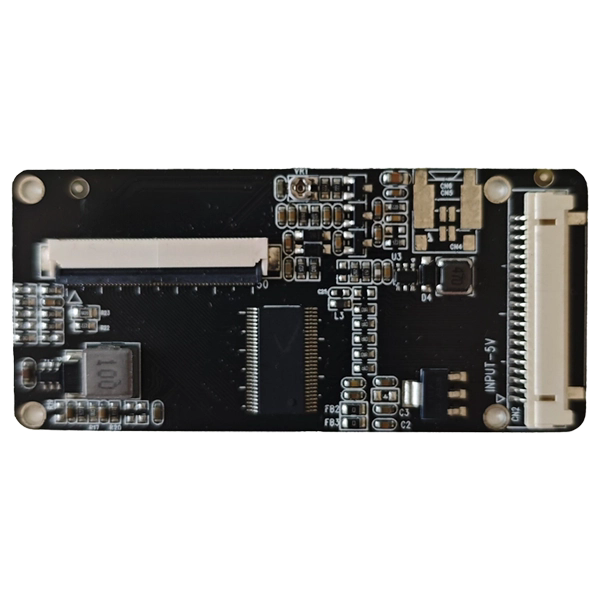

LVDS-ra TTL seinale bihurketa-taulak LVDS irteera-iturri baten eta TTL sarrerako pantaila-panelaren arteko interfaze-gailu gisa funtzionatzen du. Plakak abiadura handiko LVDS seinale diferentzialak jasotzen ditu, datuak barne bihurtze-zirkuitu baten bidez prozesatzen ditu eta LCD panelarekin bateragarriak diren TTL/RGB seinale paraleloak ateratzen ditu.
Bihurtze-prozesuak hainbat fase nagusi ditu normalean:
| Prozesatzeko fasea | Funtzioa |
|---|---|
| LVDS Seinalearen Harrera | Ostalariaren kontrolagailutik edo ordenagailu industrialetik irudi-seinale diferentzialak jasotzen ditu. |
| Seinaleen Deskodeketa | LVDS serieko datuak RGB pantaila paraleloko datu bihurtzen ditu. |
| Denboraren doikuntza | LCD denbora-baldintzak betetzen ditu erlojua, sinkronizazioa eta datu-seinaleak barne. |
| TTL Irteera Transmisioa | Bihurtutako RGB seinaleak TTL-rekin bateragarriak diren TFT LCD paneletara bidaltzen ditu. |
Behar bezala diseinatutako bihurketa-plaka batek seinalearen osotasuna mantendu behar du prozesu osoan zehar. Bihurketa-diseinu txarrak arazoak sor ditzake, hala nola, irudien keinua, kolore okerrak, pantaila-irteera ezegonkorra edo komunikazio-akats osoa.
SKY-TDM-k bistaratze-soluzio industrialak garatzen ditu LVDS-ra TTL seinale bihurketa-taulak barne, transmisio egonkorra, zirkuitu diseinu optimizatua eta TFT LCD aplikazio ezberdinekin bateragarritasuna bideratzen dutenak.
Ekipamendu-fabrikatzaile askok zailtasunak dituzte lehendik dauden produktuak berritzean edo etendako LCD moduluak ordezkatzen dituztenean. Hardware-sistema guztiz birdiseinatzeak ingeniaritza-baliabide garrantzitsuak eska ditzake eta garapen-kostuak handitu ditzake.
LVDS-ra TTL Seinale Bihurtzeko Taulak arazo arrunt hauek konpontzen laguntzen du:
OEM fabrikatzaileentzat, ekipamendu medikoen ekoizleentzat, automatizazio enpresentzat eta txertatutako sistemen garatzaileentzat, interfazeen bihurketa teknologiak metodo praktiko bat eskaintzen du produktuen bizi-zikloak luzatzeko, pantailaren errendimendu fidagarria mantenduz.
| Ezaugarri | Ingeniaritza Prestazioa |
|---|---|
| PCB Diseinu Industriala | Iraunkortasuna eta egonkortasuna hobetzen ditu epe luzerako funtzionamendurako. |
| Seinalearen osotasun handia | Irudiaren distortsioa eta transmisio akatsak murrizten ditu. |
| EMC Optimizazioa | Industria-inguruneetan interferentzia elektromagnetikoak gutxitzen ditu. |
| Interfaze malgua euskarria | LCD panelaren eskakizun desberdinak onartzen ditu. |
| Norberaren garapenerako gaitasuna | Konektoreak, firmwareak eta parametro elektrikoak doitzea ahalbidetzen du. |
Industria-inguruneek askotan eskatzen dute pantaila-osagaiak etengabe funtziona dezaten tenperatura-aldaketetan, zarata elektrikoetan eta bibrazio mekanikoetan. Hori dela eta, kontsumitzaileen oinarrizko eskakizunetatik harago diseinatu behar dira bihurketa-taulak.
SKY-TDM industria-mailako pantaila-soluzioetan zentratzen da LCD interfaze, bereizmen, konektore-konfigurazio eta aplikazio-eskakizun desberdinetarako pertsonalizazio-aukerekin.
Pantailarako komunikazio irtenbide fidagarrien eskaerak hazten jarraitzen du industria ezberdinetan. Ekipamenduen fabrikatzaileek produktuak hobetzen dituzten heinean, kontrolagailu modernoak dauden LCD moduluekin konektatu beharra gero eta garrantzitsuagoa da. LVDS-ra TTL Seinalearen Bihurketa-Taulak pantaila-aplikazio industrial askotan behar den malgutasuna eskaintzen du.
Industria hauek normalean teknologia honetaz baliatzen dira:
| Aplikazio-eremua | Bistaratzeko baldintzak | LVDS-ra TTL bihurtzeko taularen eginkizuna |
|---|---|---|
| Automatizazio Industrialeko Ekipoak | Bistaratzeko irteera egonkorra, lan ordu luzeak, fidagarritasun handia | Kontrolagailu industrialak TTLn oinarritutako operadoreen pantailekin konektatzen ditu |
| Ekipamendu medikoa | Irudiaren kalitate argia eta errendimendu koherentea | Pantaila eguneratzeak onartzen ditu sistemaren diseinu osoa aldatu gabe |
| Garraio Sistemak | Bibrazioarekiko eta ingurumen-interferentziarekiko erresistentzia | Kontrol-unitateen eta pantailen arteko komunikazio fidagarria mantentzen du |
| Sistema txertatuak | Diseinu trinkoa eta integrazio malgua | Hardware plataforma desberdinen arteko interfaze bateragarritasuna eskaintzen du |
| Autozerbitzu terminalak | Etengabeko funtzionamendua eta erabiltzaile-interfazeak | Pantaila eraginkorra ordezkatzeko eta mantentzeko aukera ematen du |
Ekipoen fabrikatzaileentzat, pantailaren ordezkapena ez da beti LCD panel berri bat hautatzea bezain erraza. Panel ezberdinek seinale formatu, pin definizio, denbora-parametro eta tentsio-eskakizun desberdinak izan ditzakete. Bihurtze-taulak teknologia ezberdinen arteko zubi gisa funtzionatzen du, ingeniariei alferrikako birdiseinu-lana saihesten laguntzen die.
Automatizazio industrialaren proiektuetan, adibidez, baliteke kontrolagailu batek dagoeneko LVDS irteera ematea, hautatutako TFT pantailak TTL sarrera behar duen bitartean. Kontrolagailuaren hardwarea aldatu beharrean, ingeniariek LVDS bat TTL Seinalearen Bihurketa Taula integra dezakete bateragarritasuna azkar eta eraginkortasunez lortzeko.
Bihurketa-taula zuzena hautatzeak zehaztapen teknikoak arretaz ebaluatu behar ditu. Irtenbide egoki batek seinaleak bihurtzeaz gain, epe luzerako fidagarritasuna eta bateragarritasuna bermatu behar ditu pantaila-sistema osoarekin.
Erosi aurretik faktore hauek kontuan hartu behar dira:
| Hautaketa Faktorea | Gogoeta garrantzitsuak |
|---|---|
| LCD panelen bateragarritasuna | Berretsi onartzen den LCD eredua, bereizmena, interfaze mota eta seinale formatua. |
| Sarrerako seinale mota | Egiaztatu LVDS kanalaren konfigurazioa, tentsio-maila eta transmisio-eskakizunak. |
| Irteera Interfazea | Ziurtatu TTL/RGB irteera LCD panelaren konektorearen definizioarekin bat datorrela. |
| Potentzia-eskakizunak | Egiaztatu funtzionamendu-tentsioa eta energia-kontsumoaren zehaztapenak. |
| Ingurumen Baldintzak | Kontuan hartu tenperatura-tartea, bibrazio-erresistentzia eta aplikazio-ingurunea. |
| Pertsonalizaziorako laguntza | Aukeratu hardware eta software parametroak egokitzeko gai diren hornitzaileak. |
Sistema integratzean ohiko akats bat konektorearen itxuran soilik oinarritutako bihurketa-taula hautatzea da. Bi pantailak antzeko konektoreak erabil ditzakete, baina ezaugarri elektriko guztiz desberdinak dituzte. Bat-etortze okerrak irudi ezegonkorrak, kolore anormalak edo hardware-aren kalteak sor ditzake.
SKY-TDM bezalako hornitzaile profesionalek laguntza teknikoa eskaintzen diete bezeroei bihurketa irtenbide egokiak identifikatzen laguntzeko, pantailaren zehaztapenen eta proiektuaren eskakizunen arabera.
Pantaila-sistema bat diseinatzen edo berritzen denean, ingeniariek kontroladorea zuzenean konektatu LCD panel bateragarri batera edo seinale bihurtzeko irtenbide bat erabiltzea azter dezakete. Desberdintasunak ulertzeak fabrikatzaileei erabaki hobeak hartzen laguntzen die.
| Konparazio elementua | LCD konexio zuzena | LVDS-ra TTL seinale bihurtzeko taula |
|---|---|---|
| Hardwarearen malgutasuna | Interfaze motak bat datozenetara mugatuta | Interfaze ezberdinen arteko konexioa onartzen du |
| Produktu berritzea | Baliteke kontroladorearen ordezkapena behar izatea | Lehendik dagoen hardwareari lanean jarraitzea ahalbidetzen du |
| Garapen kostua | Handiagoa birdiseinua behar denean | Beherago dauden sistemak berrerabili daitezkeelako |
| Ingeniaritza Denbora | Garapen ziklo luzeagoa | Integrazio prozesu azkarragoa |
| Aplikazio sorta | Bat-etortze-sistema berrietarako egokia | Aproposa bertsio berritzeko eta pertsonalizatutako proiektuetarako |
Guztiz bat datozen osagaiak dituzten produktu berrietarako, zuzeneko konexioa aukera egokia izan daiteke. Hala ere, ekipamenduen berritze, ordezkapen proiektu eta aplikazio industrial pertsonalizatuetarako, LVDS-ra TTL Seinale Bihurtzeko Taulak malgutasun handiagoa eskaintzen du.
Teknologia hau bereziki baliotsua da fabrikatzaileek lehendik dauden produktuen egiturak mantendu behar dituztenean, pantailaren errendimendua hobetzen edo ekipoen bizitza luzatzen duten bitartean.
LVDS to TTL Signal Converter Board bat LVDS bistaratze seinaleak TTL/RGB seinale bihurtzen dituen interfaze elektronikoko gailu bat da. LVDS irteera kontroladoreei TTL-rekin bateragarriak diren LCD panelekin komunikatzeko aukera ematen du.
Ekipamendu industrialek sarritan belaunaldi desberdinak erabiltzen dituzte pantaila-teknologia. Bihurtze-taulek kontrolagailuen eta LCD panelen arteko bateragarritasun arazoak konpontzen dituzte, birdiseinu-eskakizunak murriztuz eta sistemaren malgutasuna hobetuz.
Ez. LCD panel ezberdinek bereizmen, denbora-parametro, konektoreen definizio eta eskakizun elektriko desberdinak dituzte. Bihurketa-taula egoki batek pantaila-eredu zehatzarekin eta sistemaren zehaztapenekin bat etorri behar du.
Bat-etortze okerrak pantaila kentzea, koloreak falta, irudien bistaratzea anormala, funtzionamendu ezegonkorra edo konektatutako osagaiak kaltetu ditzake. Instalatu aurretik egiaztapen tekniko egokia ezinbestekoa da.
Bai. SKY-TDM-k bezeroen eskakizunen araberako bistaratze industrialeko soluzio pertsonalizatuak onartzen ditu, interfazearen konfigurazioa, LCD bateragarritasuna eta aplikazioen doikuntza espezifikoak barne.
Teknologia hau oso erabilia da industria-automatizazioan, ekipamendu medikoan, garraio-sistemetan, txertatutako gailuetan, kontrol-panelen eta pantaila-integrazio fidagarria behar duten beste aplikazio batzuetan.
LVDS-ra TTL Seinale Bihurtzeko Taulak paper garrantzitsua betetzen du sistema industrial modernoetan pantaila bateragarritasun-erronkak konpontzeko. LVDS seinaleak TTL irteera bihurtuz, fabrikatzaileei hardware-belaunaldi desberdinak konektatzeko aukera ematen die, produktuen bertsio berritzea errazteko, garapen-kostuak murrizteko eta sistemaren malgutasuna hobetzeko.
Ekipamendu industrialean lan egiten duten ingeniarientzat, bihurketa irtenbide egokia hautatzeak LCDaren zehaztapenak, seinaleen bateragarritasuna, funtzionamendu-ingurunea eta pertsonalizazio-eskakizunak arretaz kontuan hartu behar ditu. Bihurketa-taula fidagarri batek transmisio egonkorra, bateragarritasun sendoa eta epe luzerako errendimendua eman beharko lituzke.
SKY-TDMbistaratze-soluzio industrialetan espezializatuta dago eta aplikazio-eskakizun desberdinetarako diseinatutako LVDS-ra TTL Seinale Bihurketa-taularen produktu fidagarriak eskaintzen ditu. Esperientzia tekniko profesionala eta pertsonalizatutako laguntza gaitasunekin, SKY-TDM-k bezeroei pantaila integrazio eraginkor eta egonkorra lortzen laguntzen die.
LVDS to TTL Seinale Bihurketa Taularen irtenbide fidagarri baten bila bazabiltza zure industria-pantailarako proiekturako, SKY-TDM-k laguntza profesionala eta pertsonalizatutako aukerak eman ditzake. Mesedezjarri gurekin harremanetangaur zure eskakizunak eztabaidatzeko eta zure aplikaziorako pantaila bihurtzeko irtenbide egokia aurkitzeko.
